Ventilazione meccanica verticale ad incasso



             Disegni tecnici
             dimensionali/grafici

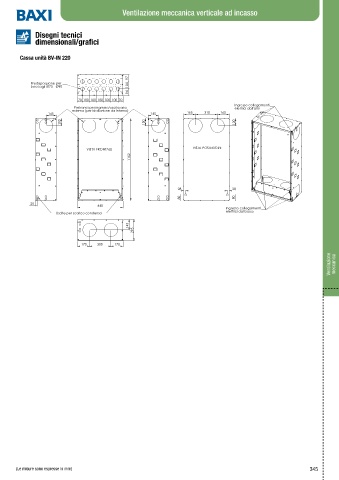

        Cassa unità BV-IN 220




            Predisposizione per                104   97
            boccagli Ø75 - Ø90
                                               94
                             70   100   100   100   100   100   70
                                                                                   Ingresso collegamenti
                           Pretranci per ingresso/uscita aria                      elettrici dall'alto
                          esterna (per istallazione da interno)
                   145                                 145         165    310    165
                       100                           100                            100




                               VISTA FRONTALE                        VISTA POSTERIORE
                                                1152






                                                                28                 28
                                                                 80                 80
            25
                                    640
                                                                                Ingresso collegamenti
                     Uscite per scarico condensa                                elettrici dal basso
                                               145
                                                 295

                              170    300    170
                                                                                                                     Ventilazione  meccanica













































       (Le misure sono espresse in mm)                                                                        345
