P. 346

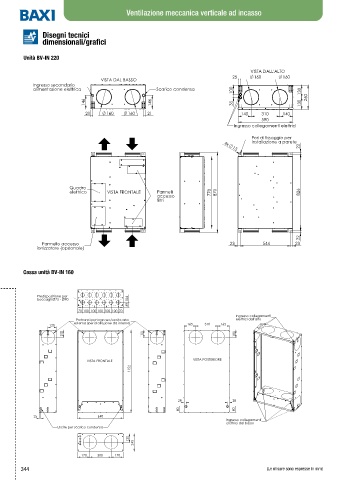

Ventilazione meccanica verticale ad incasso



                Disegni tecnici
                dimensionali/grafici


         Unità BV-IN 220

                                                                                         VISTA DALL'ALTO
                                                                                   25      160      160
                                    VISTA DAL BASSO
             Ingresso secondario
             alimentazione elettrica                    Scarico condensa            100                     130
                                146                    146                          35                      130    260

                                21      160   160    21                               140    310     140
                                                                                             590
                                                                                   Ingresso collegamenti elettrici

                                                                                         Fori di fissaggio per
                                                                                         installazione a parete
                                                                                4x
                                                                                                           22
                                                                                   15




                         Quadro
                         elettrico     VISTA FRONTALE   Pannelli            770    870                     826
                                                        accesso
                                                        filtri





                                                                                                           22
                Pannello accesso                                                  23          544        23
              ionizzatore (opzionale)



         Cassa unità BV-IN 160



              Predisposizione per
              boccagli Ø75 - Ø90               104
                                               69
                             70   100   100   100   100   100  70
                                                                                    Ingresso collegamenti
                            Pretranci per ingresso/uscita aria                      elettrici dall'alto
                           esterna (per istallazione da interno)   165    310    165
                   120
                        100                         100                              100




                                VISTA FRONTALE                       VISTA POSTERIORE
                                                1152





                                                                28                 28
                                                                 80                 80
             25                     640
                                                                                Ingresso collegamenti
                                                                                elettrici dal basso
                     Uscite per scarico condensa
                                               120
                                                 245

                              170    300    170

        344                                                                                    (Le misure sono espresse in mm)
