Page 398 - BAXI - LISTINO MARZO 2024
P. 398

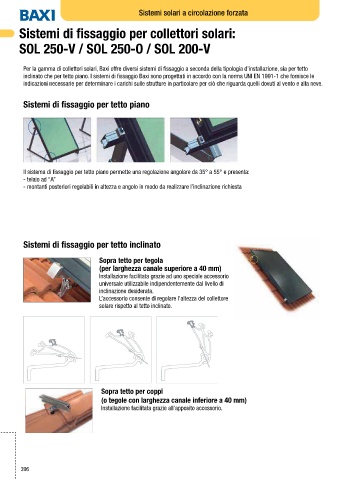

Sistemi solari a circolazione forzata


        Sistemi di fissaggio per collettori solari:


        SOL 250-V / SOL 250-O / SOL 200-V


         Per la gamma di collettori solari, Baxi offre diversi sistemi di fissaggio a seconda della tipologia d’installazione, sia per tetto
         inclinato che per tetto piano. I sistemi di fissaggio Baxi sono progettati in accordo con la norma UNI EN 1991-1 che fornisce le
         indicazioni necessarie per determinare i carichi sulle strutture in particolare per ciò che riguarda quelli dovuti al vento e alla neve.


         Sistemi di fissaggio per tetto piano













         Il sistema di fissaggio per tetto piano permette una regolazione angolare da 35° a 55° e presenta:
         - telaio ad “A”
         - montanti posteriori regolabili in altezza e angolo in modo da realizzare l’inclinazione richiesta











         Sistemi di fissaggio per tetto inclinato

                                    Sopra tetto per tegola
                                    (per larghezza canale superiore a 40 mm)
                                    Installazione facilitata grazie ad uno speciale accessorio
                                    universale utilizzabile indipendentemente dal livello di
                                    inclinazione desiderata.
                                    L’accessorio consente di regolare l’altezza del collettore
                                    solare rispetto al tetto inclinato.

















                                     Sopra tetto per coppi
                                     (o tegole con larghezza canale inferiore a 40 mm)
                                     Installazione facilitata grazie all’apposito accessorio.











        396
