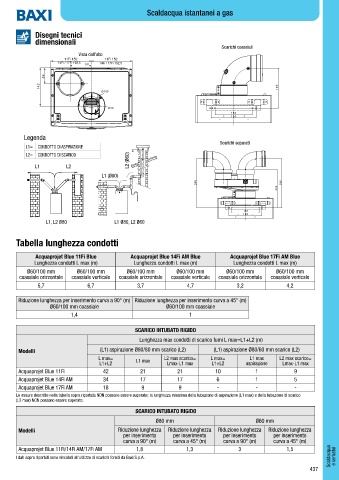

Page 439 - BAXI - LISTINO MARZO 2024
P. 439

Scaldacqua istantanei a gas



             Disegni tecnici
             dimensionali
                                                                               Scarichi coassiali
                             Vista dall’alto
                        11Fi 152      11Fi 152
                     14Fi / 17Fi 192,5  80  14Fi / 17Fi 192,5
                 59
               142                                                                                 160
                                     Ø 100

                                       Ø 60
                                                                                  150
                                                                               =                 =
                                                                                  180
                                                                              =                        =

         Legenda
                                                                              Scarichi separati
          L1=  CONDOTTO DI ASPIRAZIONE
          L2=  CONDOTTO DI SCARICO            L2 (Ø60)
             L1         L2
                                     L1 (Ø80)
                                                                      266                           266
                                                                                                  206



                                                                                      150
                                                                                    =                =
                                                                                      180
                                                                                    =                     =
                 L1, L2 Ø80              L1 Ø80, L2 Ø60
       Tabella lunghezza condotti


             Acquaprojet Blue 11Fi Blue        Acquaprojet Blue 14Fi AM Blue      Acquaprojet Blue 17Fi AM Blue
             Lunghezza condotti L max (m)       Lunghezza condotti L max (m)       Lunghezza condotti L max (m)
           Ø60/100 mm       Ø60/100 mm       Ø60/100 mm        Ø60/100 mm       Ø60/100 mm        Ø60/100 mm
        coassiale orizzontale   coassiale verticale   coassiale orizzontale   coassiale verticale   coassiale orizzontale   coassiale verticale
              5,7               6,7              3,7               4,7              3,2               4,2

        Riduzione lunghezza per inserimento curva a 90° (m) Riduzione lunghezza per inserimento curva a 45° (m)
                   Ø60/100 mm coassiale                    Ø60/100 mm coassiale
                          1,4                                      1


                                                SCARICO INTUBATO RIGIDO
                                                  Lunghezza max condotti di scarico fumi L max=L1+L2 (m)
        Modelli                     (L1) aspirazione Ø80/80 mm scarico (L2)  (L1) aspirazione Ø80/60 mm scarico (L2)
                                    L max=                 L2 max scarico=    L max=     L1 max    L2 max scarico=
                                    L1+L2        L1 max     Lmax-L1 max    L1+L2       aspirazione  Lmax-L1 max
        Acquaprojet Blue 11Fi        42           21           21            10            1            9
        Acquaprojet Blue 14Fi AM     34           17           17            6             1            5
        Acquaprojet Blue 17Fi AM     18            9            9            -             -            -
       Le misure descritte nella tabella sopra riportata NON possono essere superate; la lunghezza massima della tubazione di aspirazione (L1 max) e della tubazione di scarico
       (L2 max) NON possono essere superate.

                                                 SCARICO INTUBATO RIGIDO
                                                        Ø80 mm                             Ø60 mm
        Modelli                            Riduzione lunghezza  Riduzione lunghezza  Riduzione lunghezza  Riduzione lunghezza
                                            per inserimento   per inserimento  per inserimento   per inserimento
                                            curva a 90° (m)   curva a 45° (m)  curva a 90° (m)   curva a 45° (m)
                                                                                                                     Scaldacqua  e serbatoi
        Acquaprojet Blue 11Fi/14Fi AM/17Fi AM    1,8              1,3                3                1,5
       I dati sopra riportati sono vincolati all'utilizzo di scarichi forniti da Baxi S.p.A.
