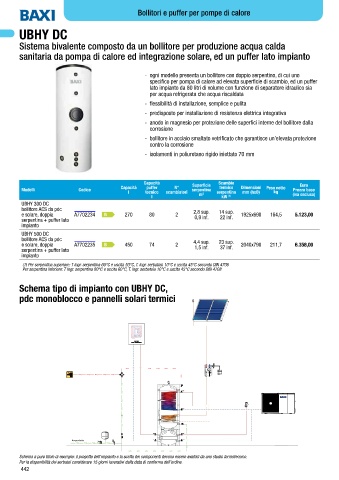

Page 444 - BAXI - LISTINO MARZO 2024
P. 444

Bollitori e puffer per pompe di calore


        UBHY DC

        Sistema bivalente composto da un bollitore per produzione acqua calda

        sanitaria da pompa di calore ed integrazione solare, ed un puffer lato impianto


                                                    - ogni modello presenta un bollitore con doppio serpentino, di cui uno
                                                      specifico per pompa di calore ad elevata superficie di scambio, ed un puffer
                                                      lato impianto da 80 litri di volume con funzione di separatore idraulico sia
                                                      per acqua refrigerata che acqua riscaldata
                                                    - flessibilità di installazione, semplice e pulita
                                                    - predisposto per installazione di resistenza elettrica integrativa
                                                    - anodo in magnesio per protezione delle superfici interne del bollitore dalla
                                                      corrosione
                                                    - bollitore in acciaio smaltato vetrificato che garantisce un’elevata protezione
                                                      contro la corrosione
                                                    - isolamenti in poliuretano rigido iniettato 70 mm





                                                    Capacità                  Scambio
                                           Capacità  puffer   N°     Superficie  termico  Dimensioni  Peso netto  Euro
         Modelli             Codice                                 serpentina                          Prezzo base
                                              l     tecnico  scambiatori  m 2  serpentina  mm (hxØ)  kg  (iva esclusa)
                                                      l                        kW  (1)
         UBHY 300 DC
         bollitore ACS da pdc
         e solare, doppia   A7702234         270     80        2     2,8 sup.  14 sup.  1925x690  164,5  5.123,00
                                                                              22 inf.
                                                                     0,9 inf.
         serpentina + puffer lato
         impianto
         UBHY 500 DC
         bollitore ACS da pdc                                        4,4 sup.  23 sup.
         e solare, doppia   A7702235         450     74        2     1,5 inf.  37 inf.  2040x790  211,7  6.358,00
         serpentina + puffer lato
         impianto
         (1) Per serpentina superiore: T ingr. serpentina 60°C e uscita 50°C, T. ingr. serbatoio 10°C e uscita 45°C secondo DIN 4708
         Per serpentina inferiore: T ingr. serpentina 80°C e uscita 60°C, T. ingr. serbatoio 10°C e uscita 45°C secondo DIN 4708

        Schema tipo di impianto con UBHY DC,

        pdc monoblocco e pannelli solari termici













                                             ACQ     ACQ  ACQ  ACQ  ACQ
                             ACQ  ACQ  ACQ  ACQ  ACQ
                                                                 ACQ
                                            ACQ
                                            ACQ
                                            ACQ          ACS
                                            ACQ
                                            ACQ
                                                         SOL
                                            ACQ                   ACQ

                          Acquedotto
                            ACQ  ACQ  ACQ  ACQ  ACQ
                                              ACQ  ACQ  ACQ  ACQ  ACQ  ACQ  ACQ  ACQ
        Schema a puro titolo di esempio: il progetto dell’impianto e la scelta dei componenti devono essere avallati da uno studio termotecnico.
        Per la disponibilità dei serbatoi considerare 15 giorni lavorativi dalla data di conferma dell’ordine.
