P. 445

Bollitori e puffer per pompe di calore

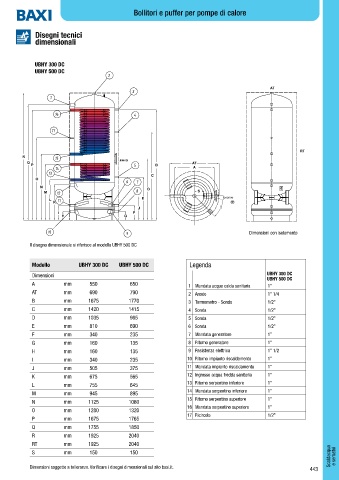

             Disegni tecnici
             dimensionali




             UBHY 300 DC
             UBHY 500 DC


                                                                                                AT












                                                                                                          RT
         R
           Q                                                        AT
            P                                           B
                                                                     A
                                                      C
              O
               N                                     D
                 M                                                    S
                  L                                E
                    K
                                                 J
                     I                          F
                       H                     G


                                                                                        Dimensioni con isolamento
           Il disegno dimensionale si riferisce al modello UBHY 500 DC



            Modello          UBHY 300 DC   UBHY 500 DC              Legenda
            Dimensioni                                                                         UBHY 300 DC
                                                                                               UBHY 500 DC
            A          mm        550           650                 1 Mandata acqua calda sanitaria  1”
            AT         mm        690           790                 2 Anodo                     1” 1/4
            B          mm       1675          1770                 3 Termometro - Sonda        1/2”
            C          mm       1420          1415                 4 Sonda                     1/2”
            D          mm       1035           985                 5 Sonda                     1/2”
            E          mm        810           690                 6 Sonda                     1/2”
            F          mm        340           235                 7 Mandata generatore        1”
            G          mm        160           135                 8 Ritorno generatore        1”
            H          mm        160           135                 9 Resistenza elettrica      1” 1/2
            I          mm        340           235                 10 Ritorno impianto riscaldamento  1”
            J          mm        505           375                 11 Mandata impianto riscaldamento  1”
            K          mm        675           565                 12 Ingresso acqua fredda sanitaria  1”
            L          mm        755           645                 13 Ritorno serpentino inferiore  1”
                                                                   14 Mandata serpentino inferiore  1”
            M          mm        945           895
                                                                   15 Ritorno serpentino superiore  1”
            N          mm       1125          1060
                                                                   16 Mandata serpentino superiore  1”
            O          mm       1280          1320
                                                                   17 Ricircolo                1/2”
            P          mm       1675          1765
            Q          mm       1755          1850
            R          mm       1925          2040
            RT         mm       1925          2040
                                                                                                                     Scaldacqua  e serbatoi
            S          mm        150           150

           Dimensioni soggette a tolleranze. Verificare i disegni dimensionali sul sito baxi.it.
