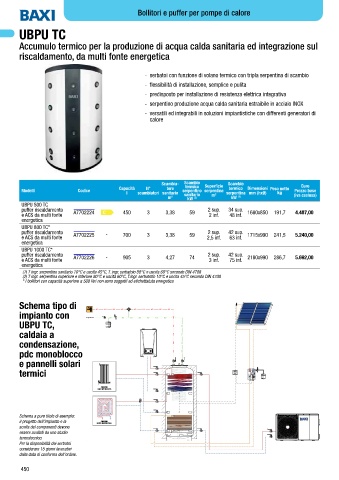

Page 452 - BAXI - LISTINO MARZO 2024
P. 452

Bollitori e puffer per pompe di calore


        UBPU TC

        Accumulo termico per la produzione di acqua calda sanitaria ed integrazione sul

        riscaldamento, da multi fonte energetica


                                                    - serbatoi con funzione di volano termico con tripla serpentina di scambio
                                                    - flessibilità di installazione, semplice e pulita
                                                    - predisposto per installazione di resistenza elettrica integrativa
                                                    - serpentino produzione acqua calda sanitaria estraibile in acciaio INOX
                                                    - versatili ed integrabili in soluzioni impiantistiche con differenti generatori di
                                                      calore












                                                          Scambia-  Scambio      Scambio
                                           Capacità  N°     tore  termico  Superficie  termico  Dimensioni  Peso netto  Euro
         Modelli            Codice                               serpentino serpentina                  Prezzo base
                                             l   scambiatori sanitario  sanitario   m 2  serpentina mm (hxØ)  kg  (iva esclusa)
                                                            m 2    kW  (2)        kW  (1)
         UBPU 500 TC
         puffer riscaldamento                                             2 sup.  34 sup.
         e ACS da multi fonte   A7702224    450      3     3,38     59    2 inf.  48 inf.  1680x850  191,7  4.487,00
         energetica
         UBPU 800 TC*
         puffer riscaldamento   A7702225   -  700    3     3,38     59    2 sup.  42 sup.  1715x990  241,5  5.240,00
         e ACS da multi fonte                                             2,5 inf.  63 inf.
         energetica
         UBPU 1000 TC*
         puffer riscaldamento   A7702226   -  905    3     4,27     74    2 sup.  42 sup.  2180x990  286,7  5.692,00
         e ACS da multi fonte                                             3 inf.  75 inf.
         energetica
         (1) T ingr. serpentino sanitario 10°C e uscita 45°C, T. ingr. serbatoio 80°C e uscita 60°C secondo DIN 4708
         (2) T ingr. serpentina superiore e inferiore 80°C e uscita 60°C, T.ingr. serbatotio 10°C e uscita 45°C secondo DIN 4708
         * I bollitori con capacità superiore a 500 litri non sono soggetti ad etichettatuta energetica



        Schema tipo di             ACQ  ACQ  ACQ  ACQ  ACQ  ACQ  ACQ  ACQ  ACQ
        impianto con           Acquedotto  ACQ  ACQ  ACQ  ACQ  ACQ  ACQ  ACQ  ACQ
        UBPU TC,                                              ACQ  ACQ
        caldaia a                                             ACQ  ACQ

        condensazione,                                        ACQ  ACQ
        pdc monoblocco                                        ACQ  ACQ
        e pannelli solari
        termici








        Schema a puro titolo di esempio:
        il progetto dell’impianto e la
        scelta dei componenti devono
        essere avallati da uno studio
        termotecnico.
        Per la disponibilità dei serbatoi
        considerare 15 giorni lavorativi
        dalla data di conferma dell’ordine.
