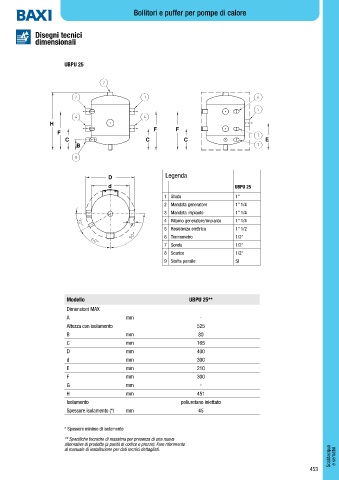

Page 455 - BAXI - LISTINO MARZO 2024
P. 455

Bollitori e puffer per pompe di calore



             Disegni tecnici
             dimensionali




                        UBPU 25










                   H
                                                       F       F
                     F
                        C                           C             C                           E
                            B





                                       D                   Legenda
                                       d                                           UBPU 25

                                                           1 Sfiato                 1”
                                                           2 Mandata generatore     1” 1/4
                                                           3 Mandata impianto       1” 1/4
                                                           4 Ritorno generatore/impianto  1” 1/4
                                                           5 Resistenza elettrica   1” 1/2
                                                           6 Termometro             1/2”
                                                           7 Sonda                  1/2”
                                                           8 Scarico                1/2”
                                                           9 Staffa pensile         SI






                        Modello                                    UBPU 25**
                        Dimensioni MAX
                        A                    mm                        -
                        Altezza con isolamento                        525
                        B                    mm                        80
                        C                    mm                       165
                        D                    mm                       400
                        d                    mm                       300
                        E                    mm                       210
                        F                    mm                       300
                        G                    mm                        -
                        H                    mm                       451
                        Isolamento                               poliuretano iniettato
                        Spessore isolamento (*)  mm                    45


                        * Spessore minimo di isolamento
                        ** Specifiche tecniche di massima per presenza di una nuova
                        alternativa di prodotto (a parità di codice e prezzo). Fare riferimento
                                                                                                                     Scaldacqua  e serbatoi
                        al manuale di installazione per dati tecnici dettagliati.
