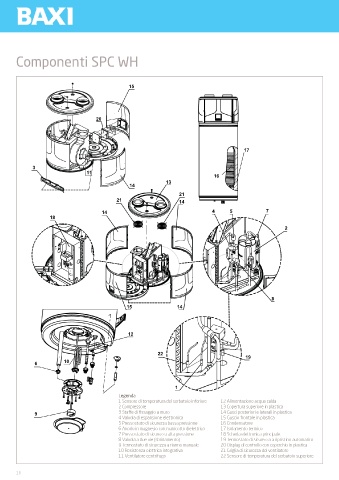

Componenti SPC WH
15
20
17
3 pr
11
16
13
14
21
21 14
14 4 5 7
18
2
8
15 14
12
22 19
6 10
1
Legenda
1 Sensore di temperatura del serbatoio inferiore 12 Alimentazione acqua calda
2 Compressore 13 Copertura superiore in plastica
9 3 Staffe di fissaggio a muro 14 Gusci posteriori e laterali in plastica
4 Valvola di espansione elettronica 15 Guscio frontale in plastica
5 Pressostato di sicurezza bassa pressione 16 Condensatore
6 Anodo in magnesio con manicotto dielettrico 17 Isolamento termico
7 Pressostato di sicurezza alta pressione 18 Scheda elettronica principale
8 Valvola a due vie (sbrinamento) 19 Termostato di sicurezza a ripristino automatico
9 Termostato di sicurezza a riarmo manuale 20 Display di controllo con coperchio in plastica
10 Resistenza elettrica integrativa 21 Griglia di sicurezza del ventilatore
11 Ventilatore centrifugo 22 Sensore di temperatura del serbatoio superiore
