SPC Plus/WH

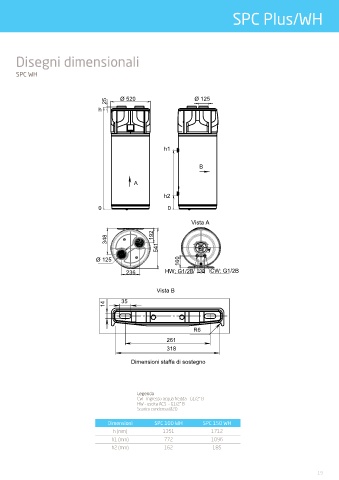

Disegni dimensionali

SPC WH

Ø 520 Ø 125
25
h

h1

B

A

h2

0 0

Vista A

348 192
541

Ø 125 160

236 HW; G1/2B 100 CW; G1/2B

Vista B
35
14

R6
261
318
Dimensioni staffa di sostegno

Legenda
CW - ingresso acqua fredda - G1/2" B
HW - uscita ACS - G1/2" B
Scarico condensa Ø20

Dimensioni SPC 100 WH SPC 150 WH
h (mm) 1351 1712
h1 (mm) 772 1096
h2 (mm) 162 185
