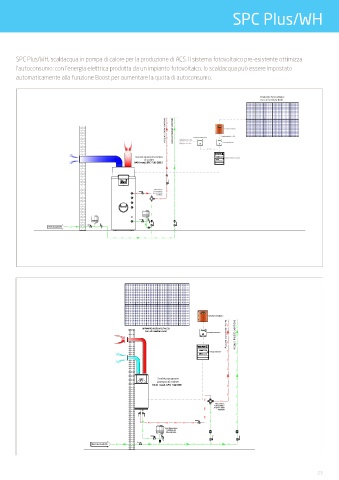

SPC Plus/WH, scaldacqua in pompa di calore per la produzione di ACS. Il sistema fotovoltaico pre-esistente ottimizza
l’autoconsumo: con l’energia elettrica prodotta da un impianto fotovoltaico, lo scaldacqua può essere impostato
automaticamente alla funzione Boost per aumentare la quota di autoconsumo.

SCHEMA IMPIANTO n° SCHEMA IDRAULICO - COLLEGAMENTI
Rev. 0 Produzione di ACS con scaldacqua in pompa di calore (SPC WH 100), con resistenza elettrica in integrazione.

NOTA PER L'INSTALLAZIONE:
- Si consiglia l'installazione di un eventuale trattamento acqua ai sensi del DPR n° 59/09.
- Verificare il volume minimo per il locale d'installazione secondo istruzioni in manuale;
- Verificare le distanze di rispetto richieste dal prodotto secondo istruzioni in manuale;
- Lunghezza massima del collegamento (aspirazione+espulsione) secondo istruzioni in manuale;
- Verificare l'installazione dei giunti dielettrici;

Inverter Fotovoltaico
Acqua calda sanitaria ACQ Acqua fredda sanitaria ACQ
IMPIANTO FOTOVOLTAICO ACQ ACQ
Non di Fornitura Baxi
Contatore Elettrico
A A A V ACQ ACQ
SIEMENS
Quadro Elettrico ACQ ACQ
V A
ACQ ACQ
ACQ
ACQ
Scalda acqua in ACQ ACQ
pompa di calore
BAXI mod. SPC 100 WH
ACQ ACQ
ACQ ACQ
ACQ ACQ
Miscelatore
Termostatico ACQ
ACQ Acqua Calda
Sanitaria
ACQ ACQ
ACQ
ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ
Vaso Espansione
ACQ Sanitario da
dimensionare
Linea Acquedotto ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ ACQ

23
BAXI SPA informa che gli schemi d' impianto presenti in tale Area Riservata sono solo a titolo esemplificativo e quindi soggetti ad obbligatoria verifica da parte del tecnico abilitato prima di eseguire l' installazione. Lo schema d' impianto sopra riportato non sostituisce in alcun modo il
