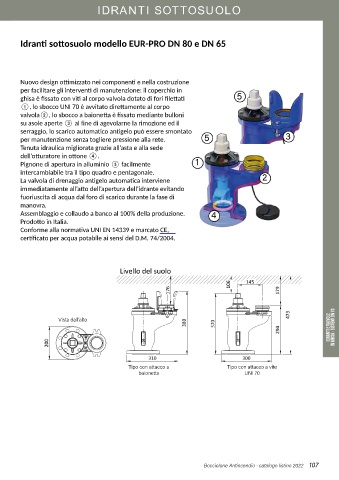

Page 107 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

IDRANTI SOTTOSUOLO

Art. 64/A

Idranti sottosuolo modello EUR-PRO DN 80 e DN 65

Nuovo design ottimizzato nei componenti e nella costruzione
per facilitare gli interventi di manutenzione: il coperchio in
ghisa è fissato con viti al corpo valvola dotato di fori filettati 5
①, lo sbocco UNI 70 è avvitato direttamente al corpo
valvola②, lo sbocco a baionetta è fissato mediante bulloni
su asole aperte ③ al fine di agevolarne la rimozione ed il
serraggio, lo scarico automatico antigelo può essere smontato
per manutenzione senza togliere pressione alla rete. 5 3
Tenuta idraulica migliorata grazie all’asta e alla sede
dell’otturatore in ottone ④.
Pignone di apertura in alluminio ⑤ facilmente 1
intercambiabile tra il tipo quadro e pentagonale.
La valvola di drenaggio antigelo automatica interviene 2
immediatamente all’atto dell’apertura dell’idrante evitando
fuoriuscita di acqua dal foro di scarico durante la fase di
manovra.
Assemblaggio e collaudo a banco al 100% della produzione. 4
Art. 64/B Prodotto in Italia.
Conforme alla normativa UNI EN 14339 e marcato CE,
certificato per acqua potabile ai sensi del D.M. 74/2004.

IDRANTI E VALVOLE IN GHISA - SISTEMI DN 70
Vista dall’alto

Tipo con attacco a Tipo con attacco a vite
baionetta UNI 70

Bocciolone Antincendio · catalogo listino 2022 107
