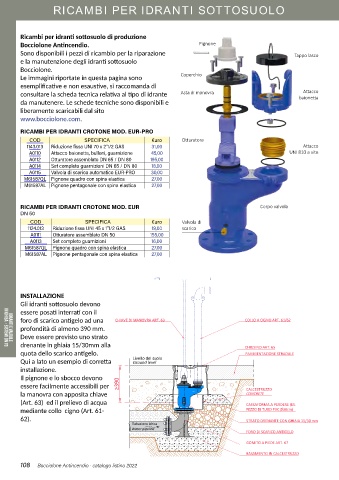

Page 108 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

RICAMBI PER IDRANTI SOTTOSUOLO

Ricambi per idranti sottosuolo di produzione
Bocciolone Antincendio. Pignone
Sono disponibili i pezzi di ricambio per la riparazione Tappo lasco
e la manutenzione degli idranti sottosuolo
Bocciolone.
Le immagini riportate in questa pagina sono Coperchio
esemplificative e non esaustive, si raccomanda di
Attacco
consultare la scheda tecnica relativa al tipo di idrante Asta di manovra baionetta
da manutenere. Le schede tecniche sono disponibili e
liberamente scaricabili dal sito
www.bocciolone.com.

RICAMBI PER IDRANTI CROTONE MOD. EUR-PRO
COD SPECIFICA €uro Otturatore
1143.013 Riduzione fissa UNI 70 x 2”1/2 GAS 31,00 Attacco
A0110 Attacco baionetta, bulloni, guarnizione 45,00 UNI 810 a vite
A0112 Otturatore assemblato DN 65 / DN 80 195,00
A0114 Set completo guarnizioni DN 65 / DN 80 18,00
A0115 Valvola di scarico automatico EUR-PRO 30,00
M61587QL Pignone quadro con spina elastica 27,00
M61587AL Pignone pentagonale con spina elastica 27,00

RICAMBI PER IDRANTI CROTONE MOD. EUR Corpo valvola
DN 50
COD SPECIFICA €uro Valvola di
1124.013 Riduzione fissa UNI 45 x 1”1/2 GAS 19,00 scarico
A0111 Otturatore assemblato DN 50 155,00
A0113 Set completo guarnizioni 16,00
M61587QL Pignone quadro con spina elastica 27,00
M61587AL Pignone pentagonale con spina elastica 27,00

INSTALLAZIONE
Gli idranti sottosuolo devono
essere posati interrati con il
foro di scarico antigelo ad una
profondità di almeno 390 mm.
Deve essere previsto uno strato
drenante in ghiaia 15/30mm alla
IDRANTI E VALVOLE
IN GHISA - SISTEMI DN 70
quota dello scarico antigelo.
Qui a lato un esempio di corretta
installazione.
Il pignone e lo sbocco devono
essere facilmente accessibili per
la manovra con apposita chiave
(Art. 63) ed il prelievo di acqua
mediante collo cigno (Art. 61-
62).

108 Bocciolone Antincendio · catalogo listino 2022
