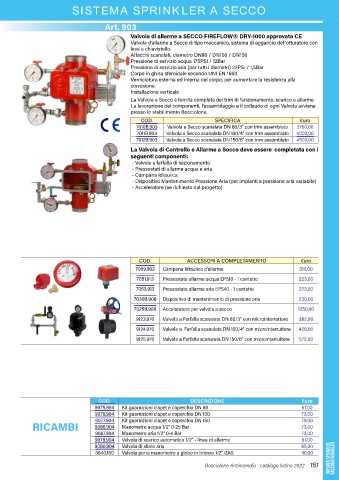

Page 151 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

SISTEMA SPRINKLER A SECCO

Art. 903
Valvola di allarme a SECCO FIREFLOW® DRY-1000 approvata CE
Valvola d’allarme a Secco di tipo meccanico, sistema di aggancio dell’otturatore con
leva a chiavistello.
Attacchi scanalati, diametro DN80 / DN100 / DN150
Pressione di servizio acqua 175PSI / 12Bar
Pressione di servizio aria (per tutti i diametri) 22PSI / 1,5Bar
Corpo in ghisa sferoidale secondo UNI EN 1563.
Verniciatura esterna ed interna del corpo, per aumentare la resistenza alla
corrosione.
Installazione verticale
La Valvola a Secco è fornita completa del trim di funzionamento, scarico e allarme
La lavorazione dei componenti, l’assemblaggio e il collaudo di ogni Valvola avviene
presso lo stabilimento Bocciolone.
COD. SPECIFICA €uro
7010B.903 Valvola a Secco scanalata DN 80/3” con trim assemblato 3750,00
7011B.903 Valvola a Secco scanalata DN 100/4” con trim assemblato 4000,00
7012B.903 Valvola a Secco scanalata DN 150/6” con trim assemblato 4500,00
La Valvola di Controllo e Allarme a Secco deve essere completata con i
seguenti componenti:
- Valvola a farfalla di sezionamento
- Pressostati di allarme acqua e aria
- Campana Idraulica
- Dispositivo Mantenimento Pressione Aria (per impianti a pressione aria variabile)
- Acceleratore (se richiesto dal progetto)

COD. ACCESSORI A COMPLETAMENTO €uro
7009.902 Campana Idraulica d’allarme 310,00
7051.913 Pressostato allarme acqua EPS10 - 1 contatto 223,00

7053.913 Pressostato allarme aria EPS40 - 1 contatto 223,00
7030B.908 Dispositivo di mantenimento di pressione aria 230,00
7025B.906 Acceleratore per valvola a secco 1350,00
9123.970 Valvola a Farfalla scanalata DN 80/3” con microinterruttore 382,00
9124.970 Valvola a Farfalla scanalata DN 100/4” con microinterruttore 428,00

9125.970 Valvola a Farfalla scanalata DN 150/6” con microinterruttore 572,00

COD. DESCRIZIONE €uro
9075.904 Kit guarnizioni clapet e coperchio DN 80 67,00
9076.904 Kit guarnizioni clapet e coperchio DN 100 73,00
9077.904 Kit guarnizioni clapet e coperchio DN 150 79,00
RICAMBI 9086.904 Manometro acqua 1/2” 0-25 Bar 73,00
9087.904 Manometro aria 1/2” 0-4 Bar 73,00
9079.904 Valvola di scarico automatico 1/2” - linea di allarme 67,00
9080.904 Valvola di sfiato aria 95,00
3640.160 Valvola porta manometro a globo in bronzo 1/2” GAS 40,00

Bocciolone Antincendio · catalogo listino 2022 151 IMPIANTI SPRINKLER RACCORDI SCANALATI
