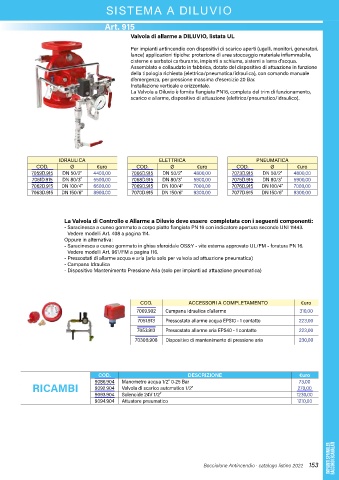

Page 153 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

SISTEMA A DILUVIO

Art. 915

Valvola di allarme a DILUVIO, listata UL

Per impianti antincendio con dispositivi di scarico aperti (ugelli, monitori, generatori,
lance) applicazioni tipiche: protezione di aree stoccaggio materiale infiammabile,
cisterne e serbatoi carburante, impianti a schiuma, sistemi a lama d’acqua.
Assemblato e collaudato in fabbrica, dotato del dispositivo di attuazione in funzione
della tipologia richiesta (elettrica/pneumatica/idraulica), con comando manuale
d’emergenza, per pressione massima d’esercizio 20 Bar.
Installazione verticale e orizzontale.
La Valvola a Diluvio è fornita flangiata PN16, completa del trim di funzionamento,
scarico e allarme, dispositivo di attuazione (elettrico/pneumatico/idraulico).

IDRAULICA ELETTRICA PNEUMATICA
COD. Ø €uro COD. Ø €uro COD. Ø €uro
7059D.915 DN 50/2” 4400,00 7066D.915 DN 50/2” 4800,00 7073D.915 DN 50/2” 4800,00
7061D.915 DN 80/3” 5500,00 7068D.915 DN 80/3” 5900,00 7075D.915 DN 80/3” 5900,00
7062D.915 DN 100/4” 6600,00 7069D.915 DN 100/4” 7000,00 7076D.915 DN 100/4” 7000,00
7063D.915 DN 150/6” 8900,00 7070D.915 DN 150/6” 9300,00 7077D.915 DN 150/6” 9300,00

La Valvola di Controllo e Allarme a Diluvio deve essere completata con i seguenti componenti:
- Saracinesca a cuneo gommato a corpo piatto flangiata PN 16 con indicatore apertura secondo UNI 11443.
Vedere modelli Art. 408 a pagina 114.
Oppure in alternativa:
- Saracinesca a cuneo gommato in ghisa sferoidale OS&Y - vite esterna approvato UL/FM - foratura PN 16.
Vedere modelli Art. 961/FM a pagina 116.
- Pressostati di allarme acqua e aria (aria solo per valvola ad attuazione pneumatica)
- Campana Idraulica
- Dispositivo Mantenimento Pressione Aria (solo per impianti ad attuazione pneumatica)

COD. ACCESSORI A COMPLETAMENTO €uro
7009.902 Campana Idraulica d’allarme 310,00

7051.913 Pressostato allarme acqua EPS10 - 1 contatto 223,00
7053.913 Pressostato allarme aria EPS40 - 1 contatto 223,00
7030B.908 Dispositivo di mantenimento di pressione aria 230,00

COD. DESCRIZIONE €uro
9086.904 Manometro acqua 1/2” 0-25 Bar 73,00
RICAMBI 9092.904 Valvola di scarico automatico 1/2” 270,00
9093.904 Solenoide 24V 1/2” 1230,00
9094.904 Attuatore pneumatico 1210,00

IMPIANTI SPRINKLER RACCORDI SCANALATI

Bocciolone Antincendio · catalogo listino 2022 153
