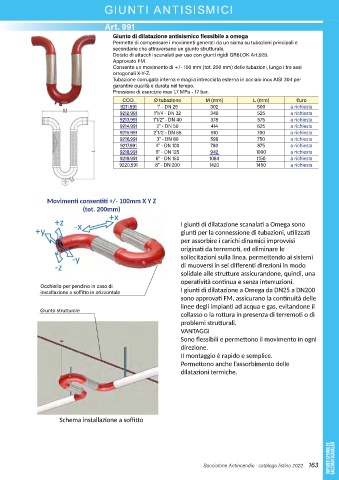

Page 163 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

GIUNTI ANTISISMICI

Art. 967 Art. 991
Giunto di dilatazione antisismico flessibile a omega
Permette di compensare i movimenti generati da un sisma su tubazioni principali e
secondarie che attraversano un giunto strutturale.
Dotato di attacchi scanalati per uso con giunti rigidi GR8LOK Art.929.
Approvato FM.
Consente un movimento di +/- 100 mm (tot. 200 mm) delle tubazioni, lungo i tre assi
ortogonali X-Y-Z.
Tubazione corrugata interna e maglia intrecciata esterna in acciaio inox AISI 304 per
garantire qualità e durata nel tempo.
Pressione di esercizio max 1,7 MPa - 17 bar.
COD. Ø tubazione M (mm) L (mm) €uro
9211.991 1“ - DN 25 302 500 a richiesta
9212.991 1“1/4 - DN 32 340 525 a richiesta
9213.991 1”1/2“ - DN 40 378 575 a richiesta
9214.991 2“ - DN 50 414 625 a richiesta
9215.991 2“1/2 - DN 65 510 700 a richiesta
9216.991 3“ - DN 80 598 750 a richiesta
80
7
9217.991 4“ - DN 100 875 a richiesta
9218.991 5“ - DN 125 1000 a richiesta
2
94
9219.991 6“ - DN 150 1084 1150 a richiesta
14
9220.991 8“ - DN 200 1450 a richiesta
20

Movimenti consentiti +/- 100mm X Y Z
(tot. 200mm)
+x
+z I giunti di dilatazione scanalati a Omega sono
+y -x giunti per la connessione di tubazioni, utilizzati
per assorbire i carichi dinamici improvvisi
originati da terremoti, ed eliminare le
-y sollecitazioni sulla linea, permettendo ai sistemi
-z di muoversi in sei differenti direzioni in modo
solidale alle strutture assicurandone, quindi, una
operatività continua e senza interruzioni.
Occhiello per pendino in caso di
installazione a soffitto in orizzontale I giunti di dilatazione a Omega da DN25 a DN200
sono approvati FM, assicurano la continuità delle
linee degli impianti ad acqua e gas, evitandone il
Giunto strutturale
collasso o la rottura in presenza di terremoti o di
problemi strutturali.
VANTAGGI
Sono flessibili e permettono il movimento in ogni
direzione.
II montaggio è rapido e semplice.
Permettono anche l’assorbimento delle
dilatazioni termiche.

Schema installazione a soffitto

IMPIANTI SPRINKLER RACCORDI SCANALATI
