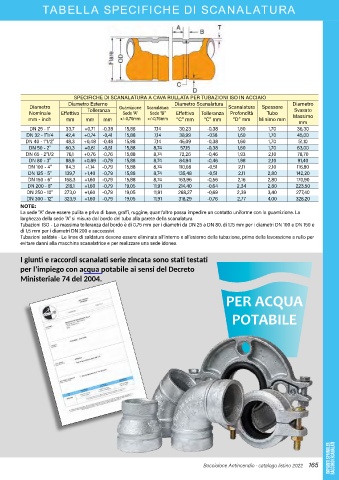

Page 165 - BOCCIOLONE ANTINCENDIO - CATALISTINO 2022

TABELLA SPECIFICHE DI SCANALATURA

SPECIFICHE DI SCANALATURA A CAVA RULLATA PER TUBAZIONI ISO IN ACCIAIO
Diametro Esterno Diametro Scanalatura Diametro
Diametro Guarnizione Scanalatura Scanalatura Spessore
Nominale Effettivo Tolleranza Sede “A” Sede “B” Effettivo Tolleranza Profondità Tubo Svasato
mm - inch mm mm mm +/-0,76mm +/-0,76mm “C” mm “C” mm “D” mm Minimo mm Massimo
mm
DN 25 - 1” 33,7 +0,71 -0,38 15,88 7,14 30,23 -0,38 1,60 1,70 36,30
DN 32 - 1”1/4 42,4 +0,74 -0,41 15,88 7,14 38,99 -038 1,60 1,70 45,00
DN 40 - 1”1/2” 48,3 +0,48 -0,48 15,88 7,14 45,09 -0,38 1,60 1,70 51,10
DN 50 - 2” 60,3 +0,61 -0,61 15,88 8,74 57,15 -0,38 1,60 1,70 63,00
DN 65 - 2”1/2 76,1 +0,76 -0,76 15,88 8,74 72,26 -0,46 1,93 2,10 78,70
DN 80 - 3” 88,9 +0,89 -0,79 15,88 8,74 84,94 -0,46 1,98 2,10 91,40
DN 100 - 4” 114,3 +1,14 -0,79 15,88 8,74 110,08 -0,51 2,11 2,10 116,80
DN 125 - 5” 139,7 +1,40 -0,79 15,88 8,74 135,48 -0,51 2,11 2,80 142,20
DN 150 - 6” 168,3 +1,60 -0,79 15,88 8,74 163,96 -0,56 2,16 2,80 170,90
DN 200 - 8” 219,1 +1,60 -0,79 19,05 11,91 214,40 -0,64 2,34 2,80 223,50
DN 250 - 10” 273,0 +1,60 -0,79 19,05 11,91 268,27 -0,69 2,39 3,40 277,40
DN 300 - 12” 323,9 +1,60 -0,79 19,05 11,91 318,29 -0,76 2,77 4,00 328,20
NOTE:
La sede “A” deve essere pulita e priva di bave, graffi, ruggine, quant’altro possa impedire un contatto uniforme con la guarnizione. La
larghezza della sede “A” si misura dal bordo del tubo alla parete della scanalatura.
Tubazioni ISO - La massima tolleranza dal bordo è di 0,75 mm per i diametri da DN 25 a DN 80, di 1,15 mm per i diametri DN 100 e DN 150 e
di 1,5 mm per i diametri DN 200 e successivi.
Tubazioni saldate - Le linee di saldatura devono essere eliminate all’interno e all’esterno della tubazione, prima della lavorazione a rullo per
evitare danni alla macchina scanalatrice e per realizzare una sede idonea.

I giunti e raccordi scanalati serie zincata sono stati testati
per l’impiego con acqua potabile ai sensi del Decreto
Ministeriale 74 del 2004.

PER ACQUA

POTABILE

IMPIANTI SPRINKLER RACCORDI SCANALATI
