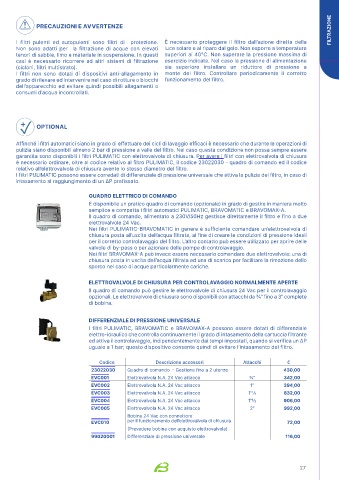

Page 28 - ACQUABREVETTI - CATALISTINO LINEA DOMESTICA 2025

FILTRAZIONE
PRECAUZIONI E AVVERTENZE

I filtri pulenti ed autopulenti sono filtri di protezione. È necessario proteggere il filtro dall’azione diretta della
Non sono adatti per la filtrazione di acque con elevati luce solare e al riparo dal gelo. Non esporre a temperature
tenori di sabbie, limo e materiale in sospensione. In questi superiori ai 40°C. Non superare la pressione massima di
casi è necessario ricorrere ad altri sistemi di filtrazione esercizio indicata. Nel caso la pressione di alimentazione
(cicloni, filtri multistrato). sia superiore installare un riduttore di pressione a
I filtri non sono dotati di dispositivi anti-allagamento in monte del filtro. Controllare periodicamente il corretto
grado di rilevare ed intervenire nel caso di rotture o blocchi funzionamento del filtro.
dell’apparecchio ed evitare quindi possibili allagamenti o
consumi d’acqua incontrollati.

OPTIONAL

Affinché i filtri automatici siano in grado di effettuare dei cicli di lavaggio efficaci è necessario che durante le operazioni di
pulizia siano disponibili almeno 2 bar di pressione a valle del filtro. Nel caso questa condizione non possa sempre essere
garantita sono disponibili i filtri PULIMATIC con elettrovalvola di chiusura. Per avere i filtri con elettrovalvola di chiusura
è necessario ordinare, oltre al codice relativo al filtro PULIMATIC, il codice 23022030 - quadro di comando ed il codice
relativo all’elettrovalvola di chiusura avente lo stesso diametro del filtro.
I filtri PULIMATIC possono essere corredati di differenziale di pressione universale che attiva la pulizia del filtro, in caso di
intasamento al raggiungimento di un ΔP prefissato.

QUADRO ELETTRICO DI COMANDO
È disponibile un pratico quadro di comando (opzionale) in grado di gestire in maniera molto
semplice e compatta i filtri automatici PULIMATIC, BRAVOMATIC e BRAVOMAX-A.
Il quadro di comando, alimentato a 230V/50Hz gestisce direttamente il filtro e fino a due
elettrovalvole 24 Vac.
Nei filtri PULIMATIC-BRAVOMATIC in genere è sufficiente comandare un’elettrovalvola di
chiusura posta all’uscita dell’acqua filtrata, al fine di creare le condizioni di pressione ideali
per il corretto controlavaggio del filtro. L’altro contatto può essere utilizzato per aprire delle
valvole di by-pass o per azionare delle pompe di controlavaggio.
Nei filtri BRAVOMAX-A può invece essere necessario comandare due elettrovalvole: una di
chiusura posta in uscita dell’acqua filtrata ed una di scarico per facilitare la rimozione dello
sporco nel caso di acque particolarmente cariche.

ELETTROVALVOLE DI CHIUSURA PER CONTROLAVAGGIO NORMALMENTE APERTE
Il quadro di comando può gestire le elettrovalvole di chiusura 24 Vac per il controlavaggio
opzionali. Le elettrovalvole di chiusura sono disponibili con attacchi da ¾” fino a 3” complete
di bobina.

DIFFERENZIALE DI PRESSIONE UNIVERSALE
I filtri PULIMATIC, BRAVOMATIC e BRAVOMAX-A possono essere dotati di differenziale
elettro-idraulico che controlla continuamente il grado di intasamento della cartuccia filtrante
ed attiva il controlavaggio, indipendentemente dai tempi impostati, quando si verifica un ΔP
uguale a 1 bar; questo dispositivo consente quindi di evitare l’intasamento del filtro.

Codice Descrizione accessori Attacchi €
23022030 Quadro di comando - Gestione fino a 2 utenze 430,00
EVC001 Elettrovalvola N.A. 24 Vac attacco ¾” 342,00
EVC002 Elettrovalvola N.A. 24 Vac attacco 1” 394,00
EVC003 Elettrovalvola N.A. 24 Vac attacco 1”¼ 832,00
EVC004 Elettrovalvola N.A. 24 Vac attacco 1”½ 906,00
EVC005 Elettrovalvola N.A. 24 Vac attacco 2” 992,00
Bobina 24 Vac con connettore
EVC010 per il funzionamento dell’elettrovalvola di chiusura 72,00
(Prevedere bobina con acquisto elettrovalvola)
99020001 Differenziale di pressione universale 116,00
