FILTRAZIONE

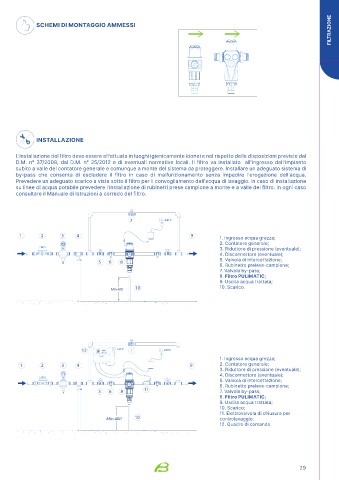

SCHEMI DI MONTAGGIO AMMESSI

INSTALLAZIONE

L'installazione del filtro deve essere effettuata in luoghi igienicamente idonei e nel rispetto delle disposizioni previste dal
D.M. n° 37/2008, dal D.M. n° 25/2012 e di eventuali normative locali. Il filtro va installato all'ingresso dell'impianto
subito a valle del contatore generale e comunque a monte del sistema da proteggere. Installare un adeguato sistema di
by-pass che consenta di escludere il filtro in caso di malfunzionamento senza impedire l'erogazione dell'acqua.
Prevedere un adeguato scarico a vista sotto il filtro per il convogliamento dell'acqua di lavaggio. In caso di installazione
su linee di acqua potabile prevedere l'installazione di rubinetti prese campione a monte e a valle del filtro. In ogni caso
consultare il Manuale di Istruzioni a corredo del filtro.

7 230 V
7 230 V
1 2 3 4 9 1. Ingresso acqua grezza;
1 2 6 3 4 9
4 50 100 8 150 10 12 2. Contatore generale;
2 0 230 200 14
0 16
12345678 6 8 10 3. Riduttore di pressione (eventuale);
4 50 100 150 12
2 0 230 200 14
0 16
4. Disconnettore (eventuale);
12345678
5 6 8 5. Valvola di intercettazione;
5 6 8 6. Rubinetto preleva-campione;
7. Valvola by-pass;
8. Filtro PULIMATIC;
9. Uscita acqua trattata;
Min 400 10 10. Scarico.
Min 400 10

12 230 V 230 V
12 230 V 230 V
1 2 3 4 9 1. Ingresso acqua grezza;
1 2 3 4 9 2. Contatore generale;
3. Riduttore di pressione (eventuale);
4. Disconnettore (eventuale);
5. Valvola di intercettazione;
5 6 8 11 6. Rubinetto preleva-campione;
5 6 8 11 7. Valvola by-pass;
8. Filtro PULIMATIC;
9. Uscita acqua trattata;
10. Scarico;
Min 400 10 11. Elettrovalvola di chiusura per
Min 400 10 controlavaggio;
12. Quadro di comando
