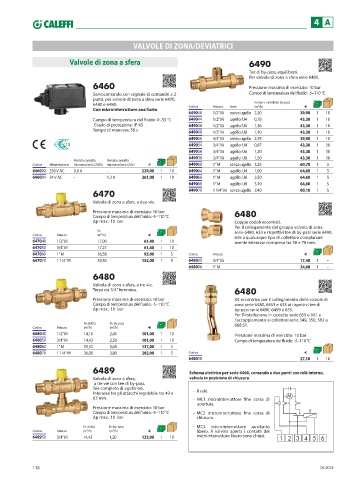

Page 120 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

4 A

VALVOLE DI ZONA/DEVIATRICI

Valvole di zona a sfera 6490

Tee di by-pass, equilibrati.
Per valvole di zona a sfera serie 6480.
6460 Pressione massima di esercizio: 10 bar

Servocomando con segnale di comando a 2 Campo di temperatura del fluido: -5–110 °C
punti, per valvole di zona a sfera serie 6470,
6480 e 6489. Codice Attacco Note Kv tee + valvola in by-pass €
(m³/h)
Con microinterruttore ausiliario.
649040 1/2” M senza ugello 2,20 39,90 1 10
Campo di temperatura del fluido: 0–55 °C 649044 1/2” M ugello: U4 0,78 43,30 1 10
Grado di protezione: IP 43 649046 1/2” M ugello: U6 1,16 43,30 1 10
Tempo di manovra: 50 s 649048 1/2” M ugello: U8 1,40 43,30 1 10
649050 3/4” M senza ugello 2,25 39,90 1 10
649054 3/4” M ugello: U4 0,87 43,30 1 10
649056 3/4” M ugello: U6 1,20 43,30 1 10
649058 3/4” M ugello: U8 1,50 43,30 1 10
Portata contatto Portata contatto
Codice Alimentazione microausiliario (230V) microausiliario (24V) € 649060 1” M senza ugello 3,25 60,70 1 5
646002 230 V AC 0,8 A - 229,00 1 10 649064 1” M ugello: U4 1,90 64,60 1 5
646004 24 V AC - 1,3 A 261,00 1 10 649066 1” M ugello: U6 2,50 64,60 1 5
649068 1” M ugello: U8 3,10 64,60 1 5
6470 649070 1 1/4” M senza ugello 3,40 80,10 1 5
Valvola di zona a sfera, a due vie.
Pressione massima di esercizio: 10 bar 6480
Campo di temperatura del fluido: -5–110 °C
Δp max.: 10 bar Coppia codoli eccentrici.
Per il collegamento del gruppo valvola di zona
Kv serie 6480, 633 e rispettivi tee di by-pass serie 6490,
Codice Attacco (m³/h) € 635 a qualunque tipo di collettore complanare
647040 1/2” M 17,00 61,40 1 10 avente interasse compreso tra 50 e 70 mm.
647050 3/4” M 17,27 61,40 1 10
647060 1” M 36,58 93,00 1 5 Codice Attacco €
647070 1 1/4” M 39,50 152,00 1 5 648005 3/4” M 17,40 1 –
648006 1” M 24,60 1 –
6480

Valvola di zona a sfera, a tre vie.
Terza via 3/4” femmina. 6480
Pressione massima di esercizio: 10 bar Kit eccentrico per il collegamento delle valvole di
Campo di temperatura del fluido: -5–110 °C zona serie 6480, 6453 e 633 ai rispettivi tee di
Δp max.: 10 bar by-pass serie 6490, 6459 e 635.
Per l’installazione in cassette serie 659 e 661 e
l’accoppiamento ai collettori serie 349, 350, 592 e
Kv diritta Kv by-pass
Codice Attacco (m³/h) (m³/h) € 668.S1.
648040 1/2” M 14,10 2,45 101,00 1 10 Pressione massima di esercizio: 10 bar
648050 3/4” M 14,43 2,50 101,00 1 10 Campo di temperatura del fluido: -5–110 °C
648060 1” M 33,52 3,60 137,00 1 5
648070 1 1/4” M 36,00 3,80 202,00 1 5 Codice €
648018 27,10 1 10
6489 Schema elettrico per serie 6460, comando a due punti con relè interno,
Valvola di zona a sfera, valvola in posizione di chiusura
a tre vie con tee di by-pass.
Tee completo di ugello U6.
Interasse tra gli attacchi regolabile tra 49 e - R relè.
63 mm. - MC1 microinterruttore fine corsa di M
apertura. MC 3 MC 2 MC 1
Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: -5–110 °C - MC2 microinterruttore fine corsa di R
Δp max.: 10 bar chiusura.
Kv diritta Kv by-pass - MC3 microinterruttore ausiliario
Codice Attacco (m³/h) (m³/h) € libero. A valvola aperta i contatti del
648950 3/4” M 14,43 1,20 133,00 1 10 microinterruttore libero sono chiusi. 1 2 3 4 5 6
