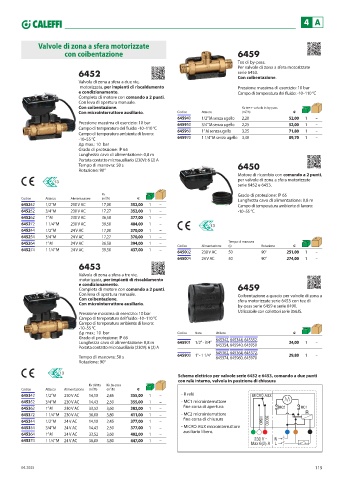

Page 121 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

4 A

Valvole di zona a sfera motorizzate
con coibentazione 6459
Tee di by-pass.
Per valvole di zona a sfera motorizzate
6452 serie 6453.
Con coibentazione.
Valvola di zona a sfera a due vie,
motorizzata, per impianti di riscaldamento Pressione massima di esercizio: 10 bar
e condizionamento. Campo di temperatura del fluido: -10–110 °C
Completa di motore con comando a 2 punti.
Con leva di apertura manuale.
Con coibentazione. Kv tee + valvola in by-pass
Con microinterruttore ausiliario. Codice Attacco (m³/h) €
645940 1/2” M senza ugello 2,20 52,00 1 –
Pressione massima di esercizio: 10 bar 645950 3/4” M senza ugello 2,25 52,00 1 –
Campo di temperatura del fluido: -10–110 °C 645960 71,80
Campo di temperatura ambiente di lavoro: 1” M senza ugello 3,25 1 –
-10–55 °C 645970 1 1/4” M senza ugello 3,40 89,70 1 –
Δp max.: 10 bar
Grado di protezione: IP 65
Lunghezza cavo di alimentazione: 0,8 m
Portata contatto microausiliario (230V): 6 (2) A
Tempo di manovra: 50 s 6450
Rotazione: 90°
Motore di ricambio con comando a 2 punti,
per valvole di zona a sfera motorizzate
serie 6452 e 6453.
Kv Grado di protezione: IP 65
Codice Attacco Alimentazione (m³/h) € Lunghezza cavo di alimentazione: 0,8 m
645242 1/2” M 230 V AC 17,00 352,00 1 – Campo di temperatura ambiente di lavoro:
645252 3/4” M 230 V AC 17,27 352,00 1 – -10–55 °C
645262 1” M 230 V AC 36,58 377,00 1 –
645272 1 1/4” M 230 V AC 39,50 404,00 1 –
645244 1/2” M 24 V AC 17,00 370,00 1 –
645254 3/4” M 24 V AC 17,27 370,00 1 –
645264 1” M 24 V AC 36,58 394,00 1 – Tempo di manovra
Codice Alimentazione (s) Rotazione €
645274 1 1/4” M 24 V AC 39,50 437,00 1 – 645002 230 V AC 50 90° 251,00 1 –
645004 24 V AC 50 90° 274,00 1 –
6453
Valvola di zona a sfera a tre vie,
motorizzata, per impianti di riscaldamento
e condizionamento.
Completa di motore con comando a 2 punti. 6459
Con leva di apertura manuale. Coibentazione a guscio per valvole di zona a
Con coibentazione. sfera motorizzate serie 6453 con tee di
Con microinterruttore ausiliario. by-pass serie 6459 e serie 6490.
Pressione massima di esercizio: 10 bar Utilizzabile con collettori serie 356.IS.
Campo di temperatura del fluido: -10–110 °C
Campo di temperatura ambiente di lavoro:
-10–55 °C
Δp max.: 10 bar Codice Note Utilizzo €
Grado di protezione: IP 65 645342, 645344, 645352,
Lunghezza cavo di alimentazione: 0,8 m 645901 1/2” - 3/4” 645354, 645940, 645950 24,00 1 –
Portata contatto microausiliario (230V): 6 (2) A
645362, 645364, 645372,
Tempo di manovra: 50 s 645900 1” - 1 1/4” 645374, 645960, 645970 29,80 1 –
Rotazione: 90°

Schema elettrico per valvole serie 6452 e 6453, comando a due punti
con relè interno, valvola in posizione di chiusura
Kv diritta Kv by-pass
Codice Attacco Alimentazione (m³/h) (m³/h) €
645342 1/2” M 230 V AC 14,10 2,45 355,00 1 – - R relè MICRO AUX
645352 3/4” M 230 V AC 14,43 2,50 355,00 1 – - MC1 microinterruttore M
645362 1” M 230 V AC 33,52 3,60 382,00 1 – fine corsa di apertura MC2 MC1
645372 1 1/4” M 230 V AC 36,00 3,80 411,00 1 – - MC2 microinterruttore R
645344 1/2” M 24 V AC 14,10 2,45 377,00 1 – fine corsa di chiusura OPEN CLOSE
645354 3/4” M 24 V AC 14,43 2,50 377,00 1 – - MICRO AUX microinterruttore
645364 1” M 24 V AC 33,52 3,60 402,00 1 – ausiliario libero.
645374 1 1/4” M 24 V AC 36,00 3,80 447,00 1 – 230 V ˜ N
Max 6(2) A L

04.2025 119

04_Valvole di zona e motorizzate.indd 119 07/01/25 12:47
07/01/25 12:47
04_Valvole di zona e motorizzate.indd 119

M

OPEN CLOSE OPEN CLOSE

N 230 V ˜
L Max 6(2) A
