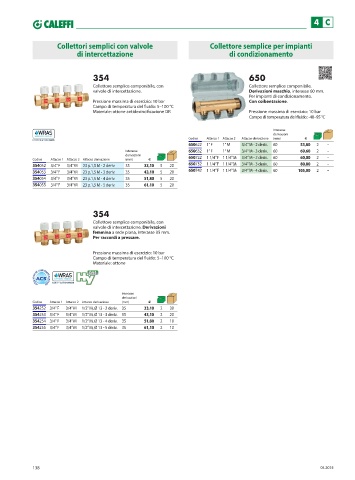

Page 140 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

4 C

Collettori semplici con valvole Collettore semplice per impianti
di intercettazione di condizionamento

354 650
Collettore semplice componibile, con Collettore semplice componibile.
valvole di intercettazione. Derivazioni maschio, interasse 60 mm.
Per impianti di condizionamento.
Pressione massima di esercizio: 10 bar Con coibentazione.
Campo di temperatura del fluido: 5–100 °C
Materiale: ottone antidezincificazione DR Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: -40–95 °C

Interasse
derivazioni
Codice Attacco 1 Attacco 2 Attacco derivazione (mm) €
650622 1” F 1” M 3/4” M - 2 deriv. 60 53,80 2 –
Interasse 650632 1” F 1” M 3/4” M - 3 deriv. 60 69,60 2 –
derivazioni
Codice Attacco 1 Attacco 2 Attacco derivazione (mm) € 650722 1 1/4” F 1 1/4” M 3/4” M - 2 deriv. 60 60,00 2 –
354052 3/4” F 3/4” M 23 p.1,5 M - 2 deriv. 35 33,10 5 20 650732 1 1/4” F 1 1/4” M 3/4” M - 3 deriv. 60 80,80 2 –
354053 3/4” F 3/4” M 23 p.1,5 M - 3 deriv. 35 43,10 5 20 650742 1 1/4” F 1 1/4” M 3/4” M - 4 deriv. 60 105,00 2 –
354054 3/4” F 3/4” M 23 p.1,5 M - 4 deriv. 35 51,80 5 20
354055 3/4” F 3/4” M 23 p.1,5 M - 5 deriv. 35 61,10 5 20

354

Collettore semplice componibile, con
valvole di intercettazione. Derivazioni
femmina a sede piana, interasse 35 mm.
Per raccordi a pressare.

Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: 5–100 °C
Materiale: ottone

Interasse
derivazioni
Codice Attacco 1 Attacco 2 Attacco derivazione (mm) €
354252 3/4” F 3/4” M 1/2” M, Ø 13 - 2 deriv. 35 33,10 2 30
354253 3/4” F 3/4” M 1/2” M, Ø 13 - 3 deriv. 35 43,10 2 20
354254 3/4” F 3/4” M 1/2” M, Ø 13 - 4 deriv. 35 51,80 2 10
354255 3/4” F 3/4” M 1/2” M, Ø 13 - 5 deriv. 35 61,10 2 10

138 04.2025
