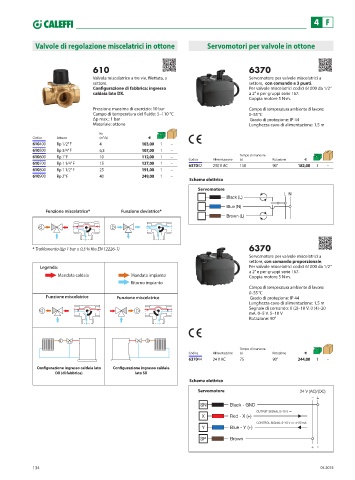

Page 136 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

4 F

Valvole di regolazione miscelatrici in ottone Servomotori per valvole in ottone

610 6370
Valvola miscelatrice a tre vie, filettata, a Servomotore per valvole miscelatrici a
settore. settore, con comando a 3 punti.
Configurazione di fabbrica: ingresso Per valvole miscelatrici codici 61000 da 1/2”
caldaia lato DX. a 2” e per gruppi serie 167.
Coppia motore 5 N·m.

Pressione massima di esercizio: 10 bar Campo di temperatura ambiente di lavoro:
Campo di temperatura del fluido: 5–110 °C 0–55 °C
Δp max.: 1 bar Grado di protezione: IP 44
Materiale: ottone Lunghezza cavo di alimentazione: 1,5 m
Kv
Codice Attacco (m³/h) €
610400 Rp 1/2” F 4 103,00 1 –
610500 Rp 3/4” F 6,3 107,00 1 –
610600 Rp 1” F 10 112,00 1 – Codice Alimentazione Tempo di manovra Rotazione €
(s)
610700 Rp 1 1/4” F 15 137,00 1 – 637042 230 V AC 150 90° 182,00 1 –
610800 Rp 1 1/2” F 25 191,00 1 –
610900 Rp 2” F 40 249,00 1 –
Schema elettrico
Funzione MIX - caldaia lato SX Funzione MIX - caldaia lato DX Servomotore
Black (L) L N
Blue (N)
Funzione miscelatrice* Funzione deviatrice*
Brown (L)

* Trafilamento (∆p 1 bar ≤ 0,5 % Kvs EN 12226-1) 6370
Funzione MIX - caldaia lato SX Funzione MIX - caldaia lato DX
Servomotore per valvole miscelatrici a
settore, con comando proporzionale.
Legenda: Per valvole miscelatrici codici 61000 da 1/2”
a 2” e per gruppi serie 167.
Mandata caldaia Mandata impianto Coppia motore 5 N·m.
Ritorno impianto
Campo di temperatura ambiente di lavoro:
0–55 °C
Funzione miscelatrice Funzione miscelatrice Grado di protezione: IP 44
Lunghezza cavo di alimentazione: 1,5 m
Segnale di comando: 0 (2)–10 V. 0 (4)–20
mA. 0–5 V. 5–10 V
Rotazione: 90°

Tempo di manovra
Codice Alimentazione (s) Rotazione €
637044 24 V AC 75 90° 244,00 1 –
Configurazione ingresso caldaia lato Configurazione ingresso caldaia
DX (di fabbrica) lato SX
Schema elettrico

Servomotore 24 V (AC)/(DC)
˜
SN Black - GND
Posizione DEV - caldaia lato SX Red - X (+) OUTPUT SIGNAL 0–10 V ▼
Posizione DEV - caldaia lato DX
X
CONTROL SIGNAL 0–10 V 4–20 mA
Y Blue - Y (+) ▼
SP Brown
+ -

134 04.2025
Posizione DEV - caldaia lato SX Posizione DEV - caldaia lato DX
