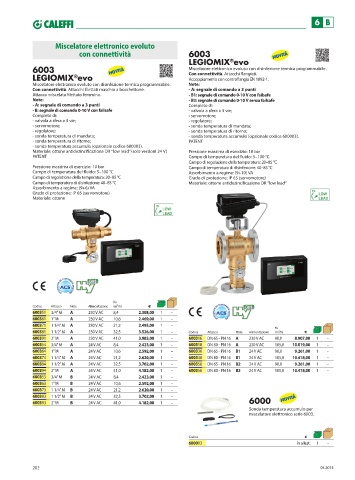

Page 204 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

6 B

Miscelatore elettronico evoluto
con connettività 6003
LEGIOMIX evo
®
6003 Miscelatore elettronico evoluto con disinfezione termica programmabile.
LEGIOMIX evo Con connettività. Attacchi flangiati.
®
Accoppiamento con controflangia EN 1092-1.
Miscelatore elettronico evoluto con disinfezione termica programmabile. Note:
Con connettività. Attacchi filettati maschio a bocchettone. - A: segnale di comando a 3 punti
Attacco miscelata filettato femmina. - B1: segnale di comando 0-10 V con failsafe
Note: - B2: segnale di comando 0-10 V senza failsafe
- A: segnale di comando a 3 punti Completo di:
- B: segnale di comando 0-10 V con failsafe - valvola a sfera a 3 vie;
Completo di: - servomotore;
- valvola a sfera a 3 vie; - regolatore;
- servomotore; - sonda temperatura di mandata;
- regolatore; - sonda temperatura di ritorno;
- sonda temperatura di mandata; - sonda temperatura accumulo (opzionale codice 600003).
- sonda temperatura di ritorno; PATENT
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR “low lead” (solo versioni 24 V) Pressione massima di esercizio: 10 bar
PATENT Campo di temperatura del fluido: 5–100 °C
Campo di regolazione della temperatura: 20–85 °C
Pressione massima di esercizio: 10 bar Campo di temperatura di disinfezione: 40–85 °C
Campo di temperatura del fluido: 5–100 °C Assorbimento a regime: (9+10) VA
Campo di regolazione della temperatura: 20–85 °C Grado di protezione: IP 65 (servomotore)
Campo di temperatura di disinfezione: 40–85 °C Materiale: ottone antidezincificazione DR “low lead”
Assorbimento a regime: (9+6) VA
Grado di protezione: IP 65 (servomotore)
Materiale: ottone

Kv
Codice Attacco Note Alimentazione (m³/h) €
600351 3/4” M A 230 V AC 8,4 2.308,00 1 –
600361 1” M A 230 V AC 10,6 2.469,00 1 –
600371 1 1/4” M A 230 V AC 21,2 2.495,00 1 – Kv
600381 1 1/2” M A 230 V AC 32,5 3.526,00 1 – Codice Attacco Note Alimentazione (m³/h) €
600391 2” M A 230 V AC 41,0 3.983,00 1 – 600316 DN 65 - PN 16 A 230 V AC 90,0 8.907,00 1 –
600354 3/4” M A 24 V AC 8,4 2.423,00 1 – 600318 DN 80 - PN 16 A 230 V AC 105,0 10.019,00 1 –
600364 1” M A 24 V AC 10,6 2.592,00 1 – 600336 DN 65 - PN 16 B1 24 V AC 90,0 9.261,00 1 –
600374 1 1/4” M A 24 V AC 21,2 2.620,00 1 – 600338 DN 80 - PN 16 B1 24 V AC 105,0 10.418,00 1 –
600384 1 1/2” M A 24 V AC 32,5 3.702,00 1 – 600356 DN 65 - PN 16 B2 24 V AC 90,0 9.261,00 1 –
600394 2” M A 24 V AC 41,0 4.182,00 1 – 600358 DN 80 - PN 16 B2 24 V AC 105,0 10.418,00 1 –
600353 3/4” M B 24 V AC 8,4 2.423,00 1 –
600363 1” M B 24 V AC 10,6 2.592,00 1 –
600373 1 1/4” M B 24 V AC 21,2 2.620,00 1 –
600383 1 1/2” M B 24 V AC 32,5 3.702,00 1 –
600393 2” M B 24 V AC 41,0 4.182,00 1 – 6000
Sonda temperatura accumulo per
miscelatore elettronico serie 6003.

Codice €
600003 in allest. 1 –

202 04.2025
