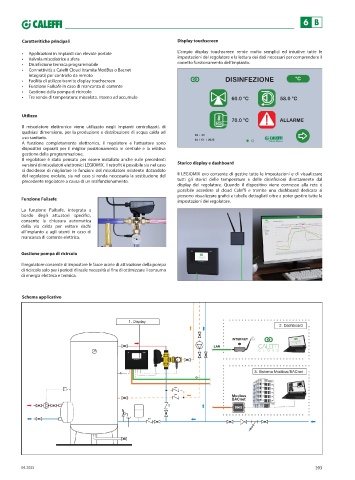

Page 205 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

6 B

Caratteritiche principali Display touchscreen

• Applicazioni in impianti con elevate portate L'ampio display touchscreen rende molto semplici ed intuitive tutte le
• Valvola miscelatrice a sfera impostazioni del regolatore e la lettura dei dati necessari per comprendere il
• Disinfezione termica programmabile corretto funzionamento dell'impianto.
• Connettività a Caleffi Cloud (tramite ModBus o Bacnet
integrati) per controllo da remoto
• Facilità di utilizzo tramite display touchscreen DISINFEZIONE °C
• Funzione Failsafe in caso di mancanza di corrente
• Gestione della pompa di ricircolo
• Tre sonde di temperatura: miscelata, ritorno ed accumulo 60.0 °C 58.0 °C

Utilizzo
70.0 °C ALLARME
Il miscelatore elettronico viene utilizzato negli impianti centralizzati, di
qualsiasi dimensione, per la produzione e distribuzione di acqua calda ad
uso sanitario. 02 : 30
04 / 01 / 2025
A funzione completamente elettronica, il regolatore e l’attuatore sono
dispositivi separati per il miglior posizionamento in centrale e la relativa
gestione della programmazione.
Il regolatore è stato pensato per essere installato anche sulle precedenti
versioni di miscelatori elettronici LEGIOMIX. Il retrofit è possibile sia nel caso Storico display e dashboard
si decidesse di migliorare le funzioni del miscelatore esistente dotandolo
del regolatore evoluto, sia nel caso si renda necessaria la sostituzione del Il LEGIOMIX evo consente di gestire tutte le impostazioni e di visualizzare
precedente regolatore a causa di un malfunzionamento. tutti gli storici delle temperature e delle disinfezioni direttamente dal
display del regolatore. Quando il dispositivo viene connesso alla rete è
possibile accedere al cloud Caleffi e tramite una dashboard dedicata si
possono visualizzare grafici e tabelle dettagliati oltre a poter gestire tutte le
Funzione Failsafe impostazioni del regolatore.
La funzione Failsafe, integrata a
bordo degli attuatori specifici,
consente la chiusura automatica
della via calda per evitare rischi
all’impianto e agli utenti in caso di
mancanza di corrente elettrica.

Gestione pompa di ricircolo
Il regolatore consente di impostare le fasce orarie di attivazione della pompa
di ricircolo solo per i periodi di reale necessità al fine di ottimizzare il consumo
di energia elettrica e termica.

Schema applicativo

1. Display
2. Dashboard

INTERNET
LAN

80
60
40 °C
20 0
3. Sistema Modbus/BACnet

Modbus
BACnet

BMS

04.2025 203
