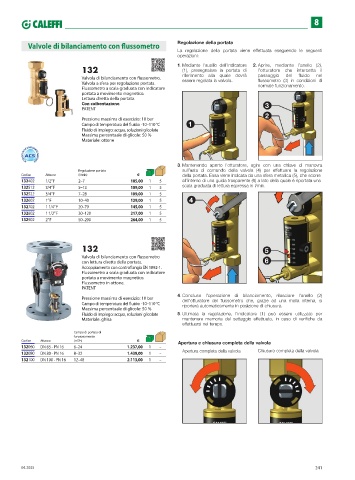

Page 243 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

8

Valvole di bilanciamento con flussometro Regolazione della portata
La regolazione della portata viene effettuata eseguendo le seguenti
operazioni:
1. Mediante l’ausilio dell’indicatore 2. Aprire, mediante l’anello (2),
132 (1), presegnalare la portata di l’otturatore che intercetta il
Valvola di bilanciamento con flussometro. riferimento alla quale dovrà passaggio del fluido nel
Valvola a sfera per regolazione portata. essere regolata la valvola. flussometro (3) in condizioni di
Flussometro a scala graduata con indicatore normale funzionamento.
portata a movimento magnetico.
Lettura diretta della portata.
Con coibentazione. 3
PATENT
2
Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: -10–110 °C 1
Fluido di impiego: acqua, soluzioni glicolate
Massima percentuale di glicole: 50 %
Materiale: ottone

3. Mantenendo aperto l’otturatore, agire con una chiave di manovra
Regolazione portata sull’asta di comando della valvola (4) per effettuare la regolazione
Codice Attacco (l/min) € della portata. Essa viene indicata da una sfera metallica (5), che scorre
132402 1/2” F 2–7 105,00 1 5 all’interno di una guida trasparente (6) a lato della quale è riportata una
132512 3/4” F 5–13 109,00 1 5 scala graduata di lettura espressa in l/min.
132522 3/4” F 7–28 109,00 1 5
132602 1” F 10–40 129,00 1 5 4
132702 1 1/4” F 20–70 145,00 1 5
132802 1 1/2” F 30–120 217,00 1 5
132902 2” F 50–200 264,00 1 5

132 5
Valvola di bilanciamento con flussometro
con lettura diretta della portata. 6
Accoppiamento con controflangia EN 1092-1.
Flussometro a scala graduata con indicatore
portata a movimento magnetico.
Flussometro in ottone.
PATENT
4. Conclusa l’operazione di bilanciamento, rilasciare l’anello (2)
Pressione massima di esercizio: 10 bar dell’otturatore del flussometro che, grazie ad una molla interna, si
Campo di temperatura del fluido: -10–110 °C riporterà automaticamente in posizione di chiusura.
Massima percentuale di glicole: 50 %
Fluido di impiego: acqua, soluzioni glicolate 5. Ultimata la regolazione, l’indicatore (1) può essere utilizzato per
Materiale: ghisa mantenere memoria del settaggio effettuato, in caso di verifiche da
effettuarsi nel tempo.
Campo di portata di
funzionamento
Codice Attacco (m³/h) € Apertura e chiusura completa della valvola
132060 DN 65 - PN 16 6–24 1.237,00 1 –
132080 DN 80 - PN 16 8–32 1.439,00 1 – Apertura completa della valvola Chiusura completa della valvola
132100 DN 100 - PN 16 12–48 2.113,00 1 –
