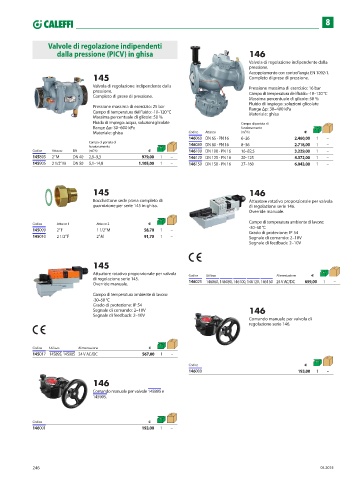

Page 248 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

8

Valvole di regolazione indipendenti
dalla pressione (PICV) in ghisa 146
Valvola di regolazione indipendente dalla
pressione.
Accoppiamento con controflangia EN 1092-1.
145 Completo di prese di pressione.
Valvola di regolazione indipendente dalla Pressione massima di esercizio: 16 bar
pressione.
Completo di prese di pressione. Campo di temperatura del fluido: -10–120 °C
Massima percentuale di glicole: 50 %
Fluido di impiego: soluzioni glicolate
Pressione massima di esercizio: 25 bar Range Δp: 30–400 kPa
Campo di temperatura del fluido: -10–120 °C Materiale: ghisa
Massima percentuale di glicole: 50 %
Fluido di impiego: acqua, soluzioni glicolate Campo di portata di
Range Δp: 30–600 kPa funzionamento
Materiale: ghisa Codice Attacco (m³/h) €
146060 DN 65 - PN 16 6–26 2.460,00 1 –
Campo di portata di 146080 DN 80 - PN 16 8–36 2.718,00 1 –
funzionamento
Codice Attacco DN (m³/h) € 146100 DN 100 - PN 16 16–82,5 3.229,00 1 –
145895 2” M DN 40 2,9–9,3 979,00 1 – 146120 DN 125 - PN 16 20–125 4.372,00 1 –
145905 2 1/2” M DN 50 5,1–14,8 1.105,00 1 – 146150 DN 150 - PN 16 27–160 6.043,00 1 –

145 146
Bocchettone sede piana completo di Attuatore rotativo proporzionale per valvola
guarnizione per serie 145 in ghisa. di regolazione serie 146.
Override manuale.

Campo di temperatura ambiente di lavoro:
Codice Attacco 1 Attacco 2 €
145009 2” F 1 1/2” M 58,70 1 – -30–50 °C
Grado di protezione: IP 54
145010 2 1/2” F 2” M 91,70 1 – Segnale di comando: 2–10V
Segnale di feedback: 2–10V

145
Attuatore rotativo proporzionale per valvola Codice Utilizzo Alimentazione €
di regolazione serie 145.
Override manuale. 146025 146060, 146080, 146100, 146120, 146150 24 V AC/DC 659,00 1 –

Campo di temperatura ambiente di lavoro:
-30–50 °C
Grado di protezione: IP 54
Segnale di comando: 2–10V 146
Segnale di feedback: 2–10V
Comando manuale per valvola di
regolazione serie 146.

Codice Utilizzo Alimentazione €
145017 145895, 145905 24 V AC/DC 567,00 1 –
Codice €
146000 193,00 1 –
146

Comando manuale per valvole 145895 e
145905.

Codice €
146001 193,00 1 –
