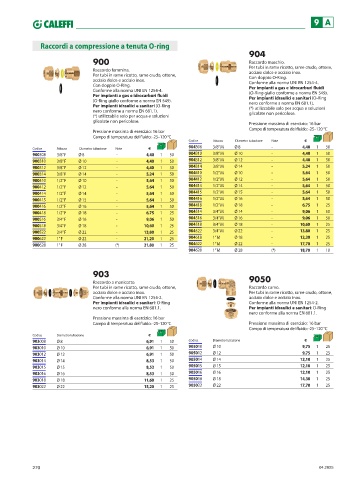

Page 272 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

9 A

Raccordi a compressione a tenuta O-ring
904
900 Raccordo maschio.
Raccordo femmina. Per tubi in rame ricotto, rame crudo, ottone,
acciaio dolce e acciaio inox.
Per tubi in rame ricotto, rame crudo, ottone, Con doppio O-Ring.
acciaio dolce e acciaio inox. Conforme alla norma UNI EN 1254-4.
Con doppio O-Ring. Per impianti a gas e idrocarburi fluidi
Conforme alla norma UNI EN 1254-4. (O-Ring giallo conforme a norma EN 549).
Per impianti a gas e idrocarburi fluidi Per impianti idraulici e sanitari (O-Ring
(O-Ring giallo conforme a norma EN 549). nero conforme a norma EN 681.1).
Per impianti idraulici e sanitari (O-Ring (*) utilizzabile solo per acqua e soluzioni
nero conforme a norma EN 681.1). glicolate non pericolose.
(*) utilizzabile solo per acqua e soluzioni
glicolate non pericolose. Pressione massima di esercizio: 16 bar
Pressione massima di esercizio: 16 bar Campo di temperatura del fluido: -25–120 °C
Campo di temperatura del fluido: -25–120 °C
Codice Attacco Diametro tubazione Note €
904308 3/8” M Ø 8 - 4,40 1 50
Codice Attacco Diametro tubazione Note €
900308 3/8” F Ø 8 - 4,40 1 50 904310 3/8” M Ø 10 - 4,40 1 50
900310 3/8” F Ø 10 - 4,40 1 50 904312 3/8” M Ø 12 - 4,40 1 50
900312 3/8” F Ø 12 - 4,40 1 50 904314 3/8” M Ø 14 - 5,24 1 50
900314 3/8” F Ø 14 - 5,24 1 50 904410 1/2” M Ø 10 - 5,64 1 50
900410 1/2” F Ø 10 - 5,64 1 50 904412 1/2” M Ø 12 - 5,64 1 50
900412 1/2” F Ø 12 - 5,64 1 50 904414 1/2” M Ø 14 - 5,64 1 50
900414 1/2” F Ø 14 - 5,64 1 50 904415 1/2” M Ø 15 - 5,64 1 50
900415 1/2” F Ø 15 - 5,64 1 50 904416 1/2” M Ø 16 - 5,64 1 50
900416 1/2” F Ø 16 - 5,64 1 50 904418 1/2” M Ø 18 - 6,75 1 25
900418 1/2” F Ø 18 - 6,75 1 25 904514 3/4” M Ø 14 - 9,06 1 50
900516 3/4” F Ø 16 - 9,06 1 50 904516 3/4” M Ø 16 - 9,06 1 50
900518 3/4” F Ø 18 - 10,60 1 25 904518 3/4” M Ø 18 - 10,60 1 25
900522 3/4” F Ø 22 - 13,80 1 25 904522 3/4” M Ø 22 - 13,80 1 25
900622 1” F Ø 22 - 21,20 1 25 904618 1” M Ø 18 - 12,30 1 25
900628 1” F Ø 28 (*) 21,80 1 25 904622 1” M Ø 22 - 17,70 1 25
904628 1” M Ø 28 (*) 18,70 1 10

903
Raccordo a manicotto. 9050
Per tubi in rame ricotto, rame crudo, ottone, Raccordo curvo.
acciaio dolce e acciaio inox. Per tubi in rame ricotto, rame crudo, ottone,
Conforme alla norma UNI EN 1254-2. acciaio dolce e acciaio inox.
Per impianti idraulici e sanitari: O-Ring Conforme alla norma UNI EN 1254-2.
nero conforme alla norma EN 681.1. Per impianti idraulici e sanitari: O-Ring
nero conforme alla norma EN 681.1.
Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: -25–120 °C Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: -25–120 °C
Codice Diametro tubazione €
903008 Ø 8 6,91 1 50 Codice Diametro tubazione €
903010 Ø 10 6,91 1 50 905010 Ø 10 9,75 1 25
903012 Ø 12 6,91 1 50 905012 Ø 12 9,75 1 25
903014 Ø 14 8,53 1 50 905014 Ø 14 12,10 1 25
903015 Ø 15 8,53 1 50 905015 Ø 15 12,10 1 25
903016 Ø 16 8,53 1 50 905016 Ø 16 12,10 1 25
903018 Ø 18 11,60 1 25 905018 Ø 18 14,30 1 25
903022 Ø 22 15,20 1 25 905022 Ø 22 17,70 1 25
