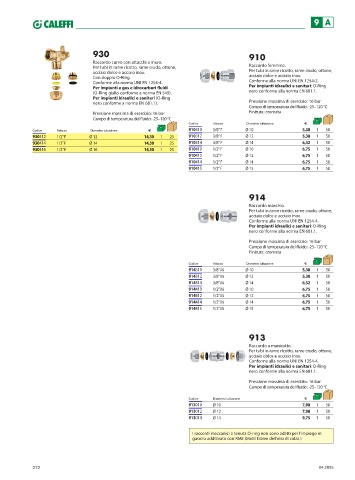

Page 274 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

9 A

930 910
Raccordo curvo con attacchi a muro.
Per tubi in rame ricotto, rame crudo, ottone, Raccordo femmina.
acciaio dolce e acciaio inox. Per tubi in rame ricotto, rame crudo, ottone,
Con doppio O-Ring. acciaio dolce e acciaio inox.
Conforme alla norma UNI EN 1254-4. Conforme alla norma UNI EN 1254-2.
Per impianti a gas e idrocarburi fluidi Per impianti idraulici e sanitari: O-Ring
(O-Ring giallo conforme a norma EN 549). nero conforme alla norma EN 681.1.
Per impianti idraulici e sanitari (O-Ring
nero conforme a norma EN 681.1). Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: -25–120 °C
Pressione massima di esercizio: 16 bar Finitura: cromata
Campo di temperatura del fluido: -25–120 °C
Codice Attacco Diametro tubazione €
Codice Attacco Diametro tubazione € 910310 3/8” F Ø 10 5,38 1 50
930412 1/2” F Ø 12 14,30 1 25 910312 3/8” F Ø 12 5,38 1 50
930414 1/2” F Ø 14 14,30 1 25 910314 3/8” F Ø 14 6,32 1 50
930416 1/2” F Ø 16 14,30 1 25 910410 1/2” F Ø 10 6,75 1 50
910412 1/2” F Ø 12 6,75 1 50
910414 1/2” F Ø 14 6,75 1 50
910415 1/2” F Ø 15 6,75 1 50

914
Raccordo maschio.
Per tubi in rame ricotto, rame crudo, ottone,
acciaio dolce e acciaio inox.
Conforme alla norma UNI EN 1254-4.
Per impianti idraulici e sanitari: O-Ring
nero conforme alla norma EN 681.1.
Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: -25–120 °C
Finitura: cromata

Codice Attacco Diametro tubazione €
914310 3/8” M Ø 10 5,38 1 50
914312 3/8” M Ø 12 5,38 1 50
914314 3/8” M Ø 14 6,32 1 50
914410 1/2” M Ø 10 6,75 1 50
914412 1/2” M Ø 12 6,75 1 50
914414 1/2” M Ø 14 6,75 1 50
914415 1/2” M Ø 15 6,75 1 50

913

Raccordo a manicotto.
Per tubi in rame ricotto, rame crudo, ottone,
acciaio dolce e acciaio inox.
Conforme alla norma UNI EN 1254-4.
Per impianti idraulici e sanitari: O-Ring
nero conforme alla norma EN 681.1.

Pressione massima di esercizio: 16 bar
Campo di temperatura del fluido: -25–120 °C

Codice Diametro tubazione €
913010 Ø 10 7,98 1 50
913012 Ø 12 7,98 1 50
913014 Ø 14 9,75 1 50

I raccordi meccanici a tenuta O-ring non sono adatti per l’impiego in
gasolio additivato con RME (Metil Estere dell’olio di colza.)
