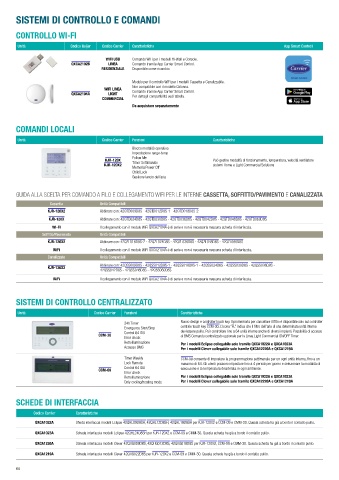

Page 64 - CARRIER DIV ESPANSIONE DIRETTA - CATALISTINO 2023

SISTEMI DI CONTROLLO E COMANDI

CONTROLLO WI-FI

Unità Codice Beijer Codice Carrier Caratteristiche App Smart Controll
WIFI USB Comando WiFi per i modelli Hi-Wall e Console.
QXCA2102B LINEA Comando tramite App Carrier Smart Control.
RESIDENZIALE Disponibile come ricambio.
Modulo per il controllo WiFi per i modelli Cassetta e Canalizzabile.
Non compatibile con il modello Colonna.
WIFI LINEA
QXCA2104A LIGHT Comando tramite App Carrier Smart Control.
Per dettagli compatibilità vedi tabella.
COMMERCIAL
Da acquistare separatamente

COMANDI LOCALI

Unità Codice Carrier Funzioni Caratteristiche
Blocco modalità operativa
Impostazione range-temp
Follow Me
KJR-120X Timer Settimanale Può gestire modalità di funzionamento, temperatura, velocità ventilatore
KJR-120X2 sistemi Home e Light Commercial Solutions
Memoria Power Off
Child Lock
Gestione lancio dell’aria

GUIDA ALLA SCELTA PER COMANDO A FILO E COLLEGAMENTO WIFI PER LE INTERNE CASSETTA, SOFFITTO/PAVIMENTO E CANALIZZATA
Cassetta Unità Compatibili
KJR-120X2 Abbinare con: 42QTD009D8S - 42QTD012D8S-1 - 42QTD018D8S-2
KJR-120X Abbinare con: 42QTD024D8S - 42QTD030D8S - 42QTD036D8S - 42QTD042D8S - 42QTD048D8S - 42QTD060D8S
WI-FI Il collegamento con il modulo WiFi QXCA2104A è di serie e non è necessaria nessuna scheda di interfaccia.
Soffitto/Pavimento Unità Compatibili
KJR-120X2 Abbinare con: 42QZL018D8S-2 - 42QZL024D8S - 42QZL036D8S - 42QZL048D8S - 42QZL060D8S
WiFi Il collegamento con il modulo WiFi QXCA2104A è di serie e non è necessaria nessuna scheda di interfaccia.
Canalizzate Unità Compatibili
Abbinare con: 42QSS009D8S - 42QSS012D8S-1 - 42QSS018D8S-1 - 42QSS024D8S - 42QSS030D8S - 42QSS036D8S -
KJR-120X2
42QSS042D8S - 42QSS048D8S - 42QSS060D8S
WiFi Il collegamento con il modulo WiFi QXCA2104A è di serie e non è necessaria nessuna scheda di interfaccia.

SISTEMI DI CONTROLLO CENTRALIZZATO

Unità Codice Carrier Funzioni Caratteristiche
24h Timer Nuovo design e controller touch key. Il promemoria per cancellare il filtro è disponibile solo sul controller
Emergency Start/Stop centrale touch key CCM-30. L’icona “FL” indica che il filtro dell’aria di una determinata unità interna
Control 64 IDU dev’essere pulito. Può controllare fino a 64 unità interne anche di diversi impianti. Possibilità di accesso
CCM-30 al BMS Comando centralizzato opzionale per la Linea Light Commercial ON/OFF Timer.
Error check
Retroilluminazione Per i modelli Eclipse collegabile solo tramite QXCA1022A e QXCA1023A
Accesso BMS Per i modelli Clever collegabile solo tramite QXCA12220A e QXCA1219A
Timer Weekly CCM-09 consente di impostare la programmazione settimanale per un ogni unità interna, fino a un
Lock Remote massimo di 64. Gli utenti possono impostare fino a 4 periodi per giorno e selezionare la modalità di
Control 64 IDU esecuzione e la temperatura desiderata in ogni ambiente.
CCM-09
Error check
Retroilluminazione Per i modelli Eclipse collegabile solo tramite QXCA1022A e QXCA1023A
Only cooling/heating mode Per i modelli Clever collegabile solo tramite QXCA12220A e QXCA1219A

SCHEDE DI INTERFACCIA

Codice Carrier Caratteristiche
QXCA1022A Sheda interfaccia modelli Eclipse 42QHE09D8SH, 42QHE12D8SH, 42QHE18D8SH per KJR-120X2 e CCM-09 e CMM-30. Questa scheda ha già a bordo il contatto pulito.
QXCA1023A Scheda interfaccia modelli Eclipse 42QHE24D8SH per KJR-120X2 e CCM-09 e CMM-30. Questa scheda ha già a bordo il contatto pulito.

QXCA1220A Scheda interfaccia modelli Clever 42QHG009D8S, 42QHG012D8S, 42QHG018D8S per KJR-120X2, CCM-09 e CMM-30. Questa scheda ha già a bordo il contatto pulito.
QXCA1219A Scheda interfaccia modelli Clever 42QHG022D8S per KJR-120X2 e CCM-09 e CMM-30. Questa scheda ha già a bordo il contatto pulito.

64
