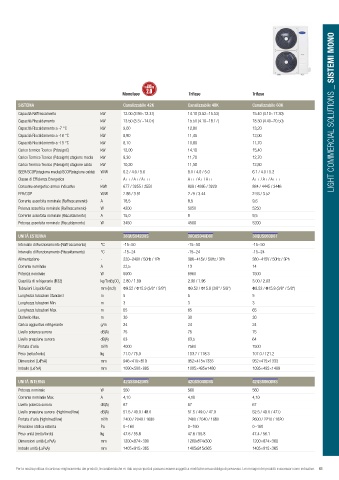

Page 61 - CARRIER DIV ESPANSIONE DIRETTA - CATALISTINO 2023

CONTO
TERMICO
Monofase 2.0 Trifase Trifase
SISTEMA Canalizzabile 42K Canalizzabile 48K Canalizzabile 60K
Capacità Raffrescamento kW 12.00 (2.93~12.31) 14.10 (3.52~15.53) 15.40 (4.10~17.30) LIGHT COMMERCIAL SOLUTIONS _ SISTEMI MONO
Capacità Riscaldamento kW 13.50 (3.37~14.07) 15.50 (4.10~18.17) 18.30 (4.40~20.50)
Capacità Riscaldamento a -7 °C kW 9,60 12,80 13,20
Capacità Riscaldamento a -10 °C kW 8,80 11,45 12,00
Capacità Riscaldamento a -15 °C kW 8,10 10,80 11,70
Carico termico Teorico (PdesignC) kW 12,00 14,10 15,40
Carico Termico Teorico (Pdesignh) stagione media kW 9,30 11,70 12,70
Carico Termico Teorico (Pdesignh) stagione calda kW 10,20 11,50 12,80
SEER/SCOP(stagione media)/SCOP(stagione calda) W/W 6.2 / 4.0 / 5.6 6.1 / 4.0 / 5.0 6.1 / 4.0 / 5.2
Classe di Efficienza Energetica - A++ / A+ / A+++ A++ / A+ / A++ A++ / A+ / A+++
Consumo energetico annuo indicativo kWh 677 / 3255 / 2550 809 / 4095 / 3220 884 / 4445 / 3446
EER/COP W/W 2.86 / 3.91 2.79 / 3.44 2.93 / 3.52
Corrente assorbita nominale (Raffrescamento) A 18,5 8,5 9,6
Potenza assorbita nominale (Raffrescamento) W 4200 5050 5250
Corrente assorbita nominale (Riscaldamento) A 15,0 8 9,5
Potenza assorbita nominale (Riscaldamento) W 3450 4500 5200

UNITÀ ESTERNA 38QUS042D8S 38QUS048D8T 38QUS060D8T
Intervallo di Funzionamento (Raffrescamento) °C -15~50 -15~50 -15~50
Intervallo di Funzionamento (Riscaldamento) °C -15~24 -15~24 -15~24
Alimentazione - 220~240V / 50Hz / 1Ph 380~415V / 50Hz / 3Ph 380~415V / 50Hz / 3Ph
Corrente nominale A 22,5 13 14
Potenza nominale W 5000 6900 7500
Quantità di refrigerante (R32) kg/TonEqCO 2.80 / 1.89 2.90 / 1.96 3.00 / 2.03
2
Tubazioni Liquido/Gas mm (inch) Φ9.52 / Φ15.9 (3/8” / 5/8”) Φ9.52 / Φ15.9 (3/8” / 5/8”) Φ9.52 / Φ15.9 (3/8” / 5/8”)
Lunghezza tubazioni Standard m 5 5 5
Lunghezza tubazioni Min. m 3 3 3
Lunghezza tubazioni Max. m 65 65 65
Dislivello Max. m 30 30 30
Carica aggiuntiva refrigerante g/m 24 24 24
Livello potenza sonora dB(A) 75 75 75
Livello pressione sonora dB(A) 63 63,5 64
3
Portata d'aria m /h 4000 7500 7500
Peso (netto/lordo) kg 71.0 / 75.0 103.7 / 118.3 107.0 / 121.2
Dimensioni (LxPxA) mm 946×410×810 952×415×1333 952×415×1333
Imballo (LxPxA) mm 1090×500×885 1095×495×1480 1095×495×1480

UNITÀ INTERNA 42QSS042D8S 42QSS048D8S 42QSS060D8S
Potenza nominale W 560 560 560
Corrente nominale Max. A 4,10 4,10 4,10
Livello potenza sonora dB(A) 67 67 67
Livello pressione sonora (high/med/low) dB(A) 51.5 / 49.0 / 48.0 51.5 / 49.0 / 47.0 52.5 / 49.0 / 47.0
3
Portata d'aria (high/med/low) m /h 2400 / 2040 / 1680 2400 / 2040 / 1680 2600 / 2210 / 1820
Pressione statica esterna Pa 0~160 0~160 0~160
Peso unità (netto/lordo) kg 47.6 / 55.8 47.6 / 55.8 47.4 / 56.1
Dimensioni unità (LxPxA) mm 1200×874×300 1200x874x300 1200×874×300
Imballo unità (LxPxA) mm 1405×915×365 1405x915x365 1405×915×365

Per la nostra politica di continuo miglioramento dei prodotti, le caratteristiche e i dati sopra riportati possono essere soggetti a modifiche senza obbligo di preavviso. Le immagini dei prodotti e accessori sono indicative. 61
