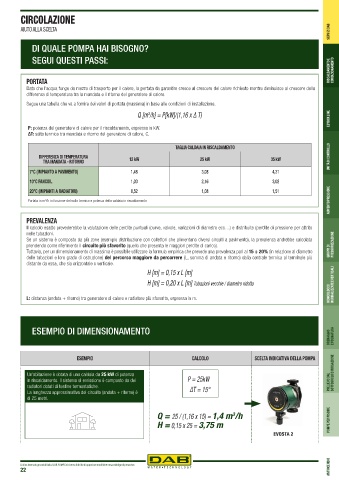

Page 24 - DAB PUMPS - LISTINO 50_2025

CIRCOLAZIONE
SERVIZI DAB
AIUTO ALLA SCELTA

DI QUALE POMPA HAI BISOGNO?

SEGUI QUESTI PASSI:

PORTATA RISCALDAMENTO E CONDIZIONAMENTO
Dato che l’acqua funge da mezzo di trasporto per il calore, la portata da garantire cresce al crescere del calore richiesto mentre diminuisce al crescere della
differenza di temperatura tra la mandata e il ritorno del generatore di calore.
Segue una tabella che va a fornire dei valori di portata (massima) in base alle condizioni di installazione.
Q [m /h] = P[kW]/(1,16 x ∆ T) ESYBOX LINE
3
P: potenza del generatore di calore per il riscaldamento, espressa in kW.
∆T: salto termico tra mandata e ritorno del generatore di calore, C.

TAGLIA CALDAIA IN RISCALDAMENTO
DIFFERENZA DI TEMPERATURA UNITÀ DI CONTROLLO
TRA MANDATA - RITORNO 12 kW 25 kW 35 kW
7°C (IMPIANTO A PAVIMENTO) 1,48 3,08 4,31
10°C FANCOIL 1,03 2,16 3,02
20°C (IMPIANTI A RADIATORI) 0,52 1,08 1,51

3
Portata in m /h in funzione del salto termico e potenza della caldaia in riscaldamento AUMENTO PRESSIONE
PREVALENZA
Il calcolo esatto prevederebbe la valutazione delle perdite puntuali (curve, valvole, variazioni di diametro ecc…) e distribuite (perdite di pressione per attrito
nelle tubazioni.
Se un sistema è composto da più zone (esempio distribuzione con collettori che alimentano diversi circuiti a pavimento), la prevalenza andrebbe calcolata
prendendo come riferimento il circuito più sfavorito (quello che presenta le maggiori perdite di carico). PRESSURIZZAZIONE
Tuttavia, per un dimensionamento di massima è possibile utilizzare la formula empirica che prevede una prevalenza pari al 15 ÷ 20% (in relazione al diametro GRUPPI DI
delle tubazioni e loro grado di ostruzione) del percorso maggiore da percorrere (L, somma di andata e ritorno) dalla centrale termica al terminale più
distante da essa, che sia orizzontale o verticale.
H [m] = 0,15 x L [m]
H [m] = 0,20 x L [m] Tubazioni vecchie / diametro ridotto NORMALIZZATE E VERTICALI
MONOBLOCCO

L: distanza (andata + ritorno) tra generatore di calore e radiatore più sfavorito, espressa in m.

ESEMPIO DI DIMENSIONAMENTO
DRENAGGIO E FOGNATURA

ESEMPIO CALCOLO SCELTA INDICATIVA DELLA POMPA

Un’abitazione è dotata di una caldaia da 25 kW di potenza SOTTOSUOLO E IRRIGAZIONE
in riscaldamento. Il sistema di emissione è composto da dei P = 25kW PRELIEVO DAL
radiatori dotati di testine termostatiche.
La lunghezza approssimativa del circuito (andata + ritorno) è ∆T = 15°
di 25 metri.

Q = 25 / (1,16 x 15) = 1,4 m /h POMPE PER PISCINE
3
H = 0,15 x 25 = 3,75 m
EVOSTA 2

ANTINCENDIO
o
r
e m
i
f
c
d
i
i a
p
t
o d
p
t
a
o
r
r
e
o d
i p
a
i
s
v
v
g
n
n
e s
e
a o
l
i
o
o
r
o
o g
a
t
s
t
i I
s
s
i
v
t
i
s
L Listino riservato grossisti Italia. DAB PUMPS si riserva il diritto di apportare modifice senna oooligo di preavviso. o .
