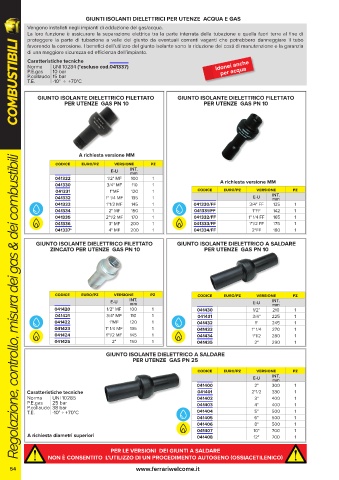

Page 54 - FERRARI - COMBUSTIBILI

GIUNTI ISOLANTI DIELETTRICI PER UTENZE ACQUA E GAS
Vengono installati negli impianti di adduzione del gas/acqua.
La loro funzione è assicurare la separazione elettrica tra la parte interrata della tubazione e quella fuori terra al fine di
proteggere la parte di tubazione a valle del giunto da eventuali correnti vaganti che potrebbero danneggiare il tubo
COMBUSTIBILI Caratteristiche tecniche GIUNTO ISOLANTE DIELETTRICO FILETTATO
favorendo la corrosione. I benefici dell’utilizzo del giunto isolante sono la riduzione dei costi di manutenzione e la garanzia
di una maggiore sicurezza ed efficienza dell’impianto.
Idonei anche
Norma
UNI 10284 (*escluso cod.041337)
per acqua
10 bar
P.E.gas
P.collaudo 15 bar
-10° ÷ +70°C
T.E.
GIUNTO ISOLANTE DIELETTRICO FILETTATO
PER UTENZE GAS PN 10
PER UTENZE GAS PN 10

A richiesta versione MM
Regolazione, controllo, misura dei gas & dei combustibili
Regolazione, controllo, misura dei gas & dei combustibili
codice euro/pz versione pz
E-U INT.
mm
041322 1/2" MF 100 1
041330 3/4" MF 110 1 A richiesta versione MM
041331 1"MF 120 1 codice euro/pz versione pz
041332 1" 1/4 MF 135 1 E-U INT.
mm
041333 1"1/2 MF 145 1 041330/FF 3/4" FF 135 1
041334 2" MF 150 1 041331/FF 1"FF 142 1
041335 2"1/2 MF 170 1 041332/FF 1" 1/4 FF 165 1
041336 3" MF 200 1 041333/FF 1"1/2 FF 175 1
041337* 4" MF 200 1 041334/FF 2"FF 180 1
GIUNTO ISOLANTE DIELETTRICO FILETTATO GIUNTO ISOLANTE DIELETTRICO A SALDARE
ZINCATO PER UTENZE GAS PN 10 PER UTENZE GAS PN 10

codice euro/pz versione pz codice euro/pz versione pz
E-U INT. E-U INT.
mm
mm
041420 1/2" MF 100 1 041430 1/2" 210 1
041421 3/4" MF 110 1 041431 3/4" 225 1
041422 1"MF 120 1 041432 1" 245 1
041423 1" 1/4 MF 135 1 041433 1" 1/4 270 1
041424 1"1/2 MF 145 1 041434 1"1/2 280 1
041425 2" 150 1 041435 2" 290 1

GIUNTO ISOLANTE DIELETTRICO A SALDARE
PER UTENZE GAS PN 25
codice euro/pz versione pz
E-U INT.
mm
041400 2" 300 1
Caratteristiche tecniche 041401 2"1/2 330 1
Norma UNI 10285 041402 3" 400 1
P.E.gas 25 bar 041403 4" 400 1
P.collaudo 38 bar
T.E. -10° ÷ +70°C 041404 5" 500 1
041405 6" 500 1
041406 8" 500 1
041407 10" 700 1
A richiesta diametri superiori 041408 12" 700 1

PER LE VERSIONI DEI GIUNTI A SALDARE
NON È CONSENTITO L’UTILIZZO DI UN PROCEDIMENTO AUTOGENO (OSSIACETILENICO)

54 www.ferrariwelcome.it
