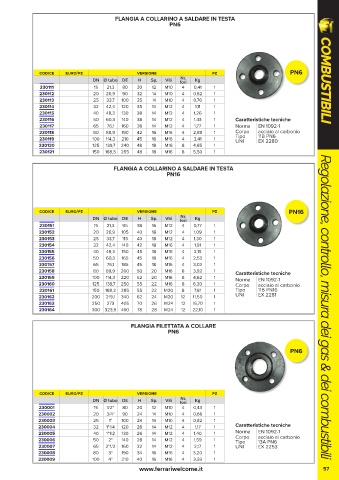

Page 57 - FERRARI - COMBUSTIBILI
P. 57
FLANGIA A COLLARINO A SALDARE IN TESTA
PN6
codice euro/pz versione pz PN6
Nr.
DN Ø tubo DE H Sp. Viti fori Kg COMBUSTIBILI
230111 15 21,3 80 30 12 M10 4 0,41 1
230112 20 26,9 90 32 14 M10 4 0,62 1
230113 25 33,7 100 35 14 M10 4 0,76 1
230114 32 42,4 120 35 14 M12 4 1,11 1
230115 40 48,3 130 38 14 M12 4 1,26 1
230116 50 60,3 140 38 14 M12 4 1,43 1 Caratteristiche tecniche
230117 65 76,1 160 38 14 M12 4 1,77 1 Norma EN 1092-1
230118 80 88,9 190 42 16 M16 4 2,88 1 Corpo acciaio al carbonio
230119 100 114,3 210 45 16 M16 4 3,41 1 Tipo 11B PN6
EX 2280
UNI
230120 125 139,7 240 48 18 M16 8 4,65 1
230121 150 168,3 265 48 18 M16 8 5,50 1
FLANGIA A COLLARINO A SALDARE IN TESTA
PN16
codice euro/pz versione pz PN16
Nr.
DN Ø tubo DE H Sp. Viti fori Kg
230151 15 21,3 95 38 16 M12 4 0,77 1
230152 20 26,9 105 40 18 M12 4 1,09 1
230153 25 33,7 115 40 18 M12 4 1,30 1
230154 32 42,4 140 42 18 M16 4 1,91 1
230155 40 48,3 150 45 18 M16 4 2,15 1
230156 50 60,3 165 45 18 M16 4 2,53 1
230157 65 76,1 185 45 18 M16 4 3,03 1
230158 80 88,9 200 50 20 M16 8 3,92 1 Caratteristiche tecniche
230159 100 114,3 220 52 20 M16 8 4,62 1 Norma EN 1092-1
230160 125 139,7 250 55 22 M16 8 6,30 1 Corpo acciaio al carbonio
230161 150 168,3 285 55 22 M20 8 7,81 1 Tipo 11B PN16
230162 200 219,1 340 62 24 M20 12 11,50 1 UNI EX 2281
230163 250 273 405 70 26 M24 12 16,70 1
230164 300 323,9 460 78 28 M24 12 22,10 1 Regolazione, controllo, misura dei gas & dei combustibili
FLANGIA FILETTATA A COLLARE
PN6
PN6
codice euro/pz versione pz
Nr.
DN Ø tubo DE H Sp. Viti fori Kg
230001 15 1/2" 80 20 12 M10 4 0,43 1
230002 20 3/4" 90 24 14 M10 4 0,66 1
230003 25 1" 100 24 14 M10 4 0,82 1
230004 32 1"1/4 120 26 14 M12 4 1,17 1 Caratteristiche tecniche
230005 40 1"1/2 130 26 14 M12 4 1,40 1 Norma EN 1092-1
230006 50 2" 140 28 14 M12 4 1,59 1 Corpo acciaio al carbonio
Tipo
13A PN6
230007 65 2"1/2 160 32 14 M12 4 2,17 1 UNI EX 2253
230008 80 3" 190 34 16 M16 4 3,20 1
230009 100 4" 210 40 16 M16 4 3,59 1
Regolazione, controllo, misura dei gas & dei combustibili
www.ferrariwelcome.it 57
