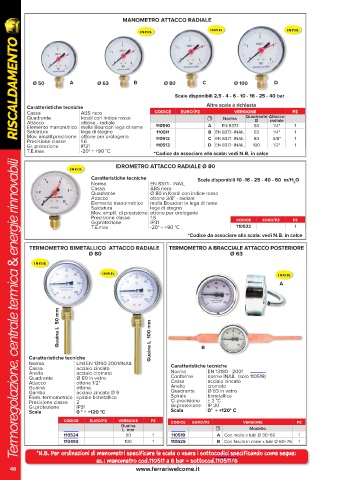

Page 48 - FERRARI - RISCALDAMENTO

MANOMETRO ATTACCO RADIALE

RISCALDAMENTO

Ø 50 A Ø 63 B Ø 80 C Ø 100 D

Scale disponibili 2,5 - 4 - 6 - 10 - 16 - 25 - 40 bar

Caratteristiche tecniche Altre scale a richiesta
Cassa ABS nero codice euro/pz versione pz
Quadrante kostil con indice rosso  Norma Quadrante Attacco
radiale
Ø
Attacco ottone - radiale
Elemento manom.trico molla Bourdon lega di rame 110510 A EN 837.1 50 1/4" 1
Saldatura lega di stagno 110511 B EN 837.1- INAIL 63 1/4" 1
Mov. amplif.precisione ottone per orologeria 110512 C EN 837.1- INAIL 80 3/8" 1
Precisione classe 1.6
Gr. protezione IP31 110513 D EN 837.1- INAIL 100 1/2" 1
T.E.max -20° ÷ +90 °C *Codice da associare alla scala: vedi N.B. in calce
ermoregolazione, centrale termica & energie rinnovabili
ermoregolazione, centrale termica & energie rinnovabili
IDROMETRO ATTACCO RADIALE Ø 80
Caratteristiche tecniche Scale disponibili 10 -16 - 25 - 40 - 60 m/H O
Norma EN 837.1 - INAIL 2
Cassa ABS nero
Quadrante Ø 80 in Kostil con indice rosso
Attacco ottone 3/8" - radiale
Elemento manometrico molla Bourdon in lega di rame
Saldatura lega di stagno
Mov. amplif. di precisione ottone per orologeria
Precisione classe 1.6 codice euro/pz pz
Gr.protezione IP31
T.E.max -20° ÷ +90 °C 110532 1
*Codice da associare alla scala: vedi N.B. in calce
TERMOMETRO BIMETALLICO ATTACCO RADIALE TERMOMETRO A BRACCIALE ATTACCO POSTERIORE
Ø 80 Ø 63

A

Guaina L 50 mm Guaina L 100 mm

Caratteristiche tecniche B
Norma UNI EN 13190 2001/INAIL
Cassa acciaio zincato Caratteristiche tecniche
Anello acciaio cromato Norma EN 13190 - 2001
Quadrante Ø 80 in vetro Conforme norme INAIL (solo 110519)
Attacco ottone 1/2" Cassa acciaio zincato
Guaina ottone Anello cromato
Gambo acciaio zincato Ø 9 Quadrante Ø 63 in vetro
Elem. termometrico spirale bimetallica Spirale bimetallica
Precisione classe 2 Cl.precisione ± 2 °C
Gr.protezione IP31 Gr.protezione IP 30
Scala 0 ° ÷ +120 °C Scala 0° ÷ +120° C
codice euro/pz versione pz codice euro/pz versione pz
Guaina
L mm  Modello
110524 50 1 110519 A Con molla x tubi Ø 30÷60 1
110493 100 1 110525 B Con fascia in rame x tubi Ø 60÷76 1

T T *N.B. Per ordinazioni di manometri specificare la scala o usare i sottocodici specificando come segue:
es.: manometro cod.110511 a 6 bar = sottocod.110511/6
48 www.ferrariwelcome.it
