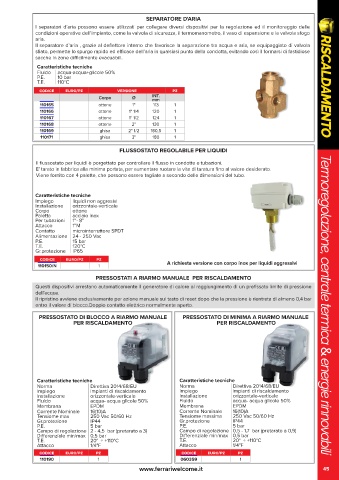

Page 45 - FERRARI - RISCALDAMENTO

SEPARATORE D'ARIA
I separatori d’aria possono essere utilizzati per collegare diversi dispositivi per la regolazione ed il monitoraggio delle
condizioni operative dell’impianto, come la valvola di sicurezza, il termomanometro, il vaso di espansione e la valvola sfogo
aria.
Il separatore d’aria , grazie al deflettore interno che favorisce la separazione tra acqua e aria, se equipaggiato di valvola
sfiato, permette lo spurgo rapido ed efficace dell’aria in qualsiasi punto della condotta, evitando così il formarsi di fastidiose
sacche in zone difficilmente evacuabili.
Caratteristiche tecniche
Fluido acqua-acqua+glicole 50%
P.E. 10 bar
T.E. 110°C
codice euro/pz versione pz RISCALDAMENTO
Corpo Ø INT.
mm
110165 ottone 1" 113 1
110166 ottone 1" 1/4 120 1
110167 ottone 1" 1/2 124 1
110168 ottone 2" 130 1
110169 ghisa 2" 1/2 180,5 1
110171 ghisa 3" 180 1

FLUSSOSTATO REGOLABILE PER LIQUIDI

Il flussostato per liquidi è porgettato per controllare il flusso in condotte e tubazioni. T
T
E' tarato in fabbrica alla minima portata, per aumentare ruotare la vite di taratura fino al valore desiderato.
Viene fornito con 4 palette, che possono essere tagliate a secondo delle dimensioni del tubo.

Caratteristiche tecniche
Impiego liquidi non aggresivi
Installazione orizzontale-verticale
Corpo ottone
Paletta acciaio inox
Per tubazioni 1”- 8”
Attacco 1”M
Contatto microinterruttore SPDT
Alimentazione 24 - 250 Vac
P.E. 15 bar
T.E. 120°C
Gr.protezione IP65
codice euro/pz pz
110150/N 1 A richiesta versione con corpo inox per liquidi aggressivi
PRESSOSTATI A RIARMO MANUALE PER RISCALDAMENTO
Questi dispositivi arrestano automaticamente il generatore di calore al raggiungimento di un prefissato limite di pressione
dell'acqua.
Il ripristino avviene esclusivamente per azione manuale sul tasto di reset dopo che la pressione è rientrata di almeno 0,4 bar
entro il valore di blocco.Doppio contatto elettrico normalmente aperto. ermoregolazione, centrale termica & energie rinnovabili

PRESSOSTATO DI BLOCCO A RIARMO MANUALE PRESSOSTATO DI MINIMA A RIARMO MANUALE
PER RISCALDAMENTO PER RISCALDAMENTO

Caratteristiche tecniche Caratteristiche tecniche
Norma Direttiva 2014/68/EU Norma Direttiva 2014/68/EU
Impiego impianti di riscaldamento Impiego impianti di riscaldamento
Installazione orizzontale-verticale Installazione orizzontale-verticale
Fluido acqua- acqua glicole 50% Fluido acqua- acqua glicole 50%
Membrana EPDM Membrana EPDM
Corrente Nominale 16(10)A Corrente Nominale 16(10)A
Tensiome max 250 Vac 50/60 Hz Tensiome massima 250 Vac 50/60 Hz
Gr.protezione IP44 Gr.protezione IP44
P.E. 5 bar P.E. 5 bar
Campo di regolazione 2 - 4,5 bar (pretarato a 3) Campo di regolazione 0,5 - 1,7 bar (pretarato a 0,9)
Differenziale min/max 0,5 bar Differenziale min/max 0,5 bar
T.E. 20° ÷ +110°C T.E. 20° ÷ +110°C
Attacco 1/4"F Attacco 1/4"F
codice euro/pz pz codice euro/pz pz
ermoregolazione, centrale termica & energie rinnovabili
110190 1 060359 1
www.ferrariwelcome.it 45
