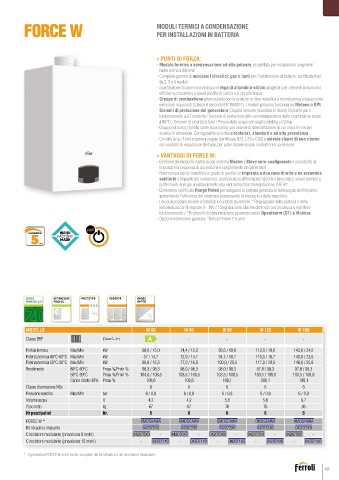

Page 127 - FERROLI - CATALOGO GENNAIO 2024

FORCE W MODULI TERMICI A CONDENSAZIONE

PER INSTALLAZIONI IN BATTERIA

> PUNTI DI FORZA:
- Modulo termico a condensazione ad alta potenza, progettato per installazioni singole/in
batteria fino a 600 kW
- Completa gamma di accessori idraulici, gas e fumi per l’installazione di batterie, certificate Inail,
da 2, 3 e 4 moduli
- Scambiatore di calore monoblocco in lega di alluminio-silicio progettati per ottenere la massima
efficienza di scambio e basse perdite di carico sul circuito acqua
- Gruppo di combustione premiscelato con bruciatore in fibra metallica a microfiamma a bassissime
emissioni inquinanti (Classe 6 secondo EN 15502-1). I moduli possono funzionare a Metano o GPL
- Sistemi di protezione del generatore: Doppio sensore (mandata e ritorno) impianto per il
funzionamento a ΔT costante / Sensore di protezione delle sovratemperature dello scambiatore tarato
a 95°C / Sensore di sicurezza fumi / Pressostato acqua con soglia minima a 0,8 bar
- Gruppo idraulico (fornito come accessorio) con valvole di intercettazione di cui una a tre vie per
scarico in atmosfera. Configurabile con due circolatori, standard e ad alta prevalenza
- Circuito Aria / Fumi a camera stagna (certificata B23, C13 e C33) e valvola clapet di non ritorno
sul condotto di espulsione dei fumi, per poter dimensionare il collettore in pressione
> VANTAGGI DI FORCE W:
- Gestione dei moduli in batteria con sistema Master / Slave auto-configurante e possibilità di
impostare la sequenza di accensione e spegnimento dei generatori
- Elettronica a bordo macchina in grado di gestire un impianto a due zone dirette e un accumulo
sanitario o impianti più complessi, a temperature differenziate (dirette e miscelate), solare termico e
puffer multi-energia, in abbinamento alla centralina di termoregolazione THETA +
- Generatore certificato Range Rated per adeguare la potenza generata al fabbisogno dell’impianto
aumentando l’efficienza del sistema e preservando la meccanica della macchina
- I moduli possono essere controllati e condotti da remoto: * Regolazione della potenza o della
temperatura con il segnale 0 - 10V / * Segnalazione allarme di blocco per sicurezza e ripristino
funzionamento / * Protocolli di comunicazione parametrizzabili Opentherm (OT) e Modbus
- Opzione estensione garanzia: “Senza Pensieri” 5 anni

IBRIDI
FACTORY
MADE

CONTO PROTETTO CASCATA RANGE
TERMICO 2.0 RATED
2.0 € -5 C .

MODELLO W 60 W 80 W 99 W 120 W 150
Classe ERP (Classe G - A ++ ) A - - - -
Portata termica Max/Min kW 58,0 / 15,0 74,4 / 15,0 96,6 / 19,0 113,0 / 19,0 143,0 / 24,0
Potenza termica 80°C-60°C Max/Min kW 57 / 14,7 72,9 / 14,7 94,7 / 18,7 110,5 / 18,7 140,0 / 23,6
Potenza termica 50°C-30°C Max/Min kW 60,8 / 16,3 77,0 / 16,3 100,0 / 20,5 117,0 / 20,5 148,0 / 25,9
Rendimento 80°C-60°C Pmax %/Pmin % 98,3 / 98,3 98,0 / 98,3 98,0 / 98,3 97,8 / 98,3 97,8 / 98,3
50°C-30°C Pmax %/Pmin % 104,8 / 108,5 103,5 / 108,5 103,5 / 108,5 103,5 / 108,0 103,5 / 108,0
Carico ridotto 30% Pmax % 108,6 108,6 108,1 108,1 108,1
Classe di emissione NOx 6 6 6 6 6
Pressione esercizio Max/Min bar 6 / 0,8 6 / 0,8 6 / 0,8 6 / 0,8 6 / 0,8
Volume acqua lt 4,2 4,2 5,6 5,6 6,7
Peso netto kg 67 67 76 76 86
Nr pezzi/pallet Nr. 6 6 6 6 6
FORCE W * 0MDSAAWA 0MDSCAWA 0MDSDAWA 0MDSEAWA 0MDSFAWA
Kit idraulico impianto 042072X0 042072X0 042072X0 042072X0 042072X0
Circolatore modulante (prevalenza 8 metri) 042070X0 - 042070X0 - 042070X0 - 042070X0 - 042070X0 -
Circolatore modulante (prevalenza 10 metri) - 042071X0 - 042071X0 - 042071X0 - 042071X0 - 042071X0

* Il generatore FORCE W non è fornito completo del kit idraulico e del circolatore modulante.
