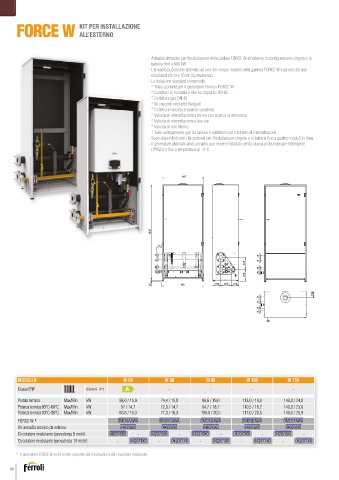

Page 132 - FERROLI - CATALOGO GENNAIO 2024

KIT PER INSTALLAZIONE
FORCE W ALL’ESTERNO

- Armadio attrezzato per l’installazione delle caldaie FORCE W all’esterno in configurazione singola o in
batteria fino a 600 kW
- L’armadio può essere abbinato ad uno dei cinque modelli della gamma FORCE W e ad uno dei due
circolatori (8 mt e 10 mt di prevalenza)
- La dotazione standard comprende:
* Telaio portante per il generatore termico FORCE W
* Collettori di mandata e ritorno impianto DN 65
* Collettore gas DN 40
* Kit raccordi impianto flangiati
* Collettore raccolta e scarico condensa
* Valvola di intercettazione a tre vie con scarico in atmosfera
* Valvola di intercettazione a due vie
* Valvola di non ritorno
* Tubo collegamento gas tra caldaie e collettore con rubinetto di intercettazione
- Sono disponibili tutti i kit optional per l’installazione singola o in batteria fino a quattro moduli in linea.
- Il generatore abbinato al kit armadio può essere installato senza alcuna protezione alle intemperie
(IPX5D) e fino a temperature di -5°C

847

1940

113

245

238
22 867 166 208 159
130

MODELLO W 60 W 80 W 99 W 120 W 150
Classe ERP (Classe G - A ++ ) A - - - -
Portata termica Max/Min kW 58,0 / 15,0 74,4 / 15,0 96,6 / 19,0 113,0 / 19,0 143,0 / 24,0
Potenza termica 80°C-60°C Max/Min kW 57 / 14,7 72,9 / 14,7 94,7 / 18,7 110,5 / 18,7 140,0 / 23,6
Potenza termica 50°C-30°C Max/Min kW 60,8 / 16,3 77,0 / 16,3 100,0 / 20,5 117,0 / 20,5 148,0 / 25,9
FORCE W * 0MDSAAWA 0MDSCAWA 0MDSDAWA 0MDSEAWA 0MDSFAWA
Kit armadio tecnico da esterno 046058X0 046058X0 046058X0 046058X0 046058X0
Circolatore modulante (prevalenza 8 metri) 042070X0 - 042070X0 - 042070X0 - 042070X0 - 042070X0 -
Circolatore modulante (prevalenza 10 metri) - 042071X0 - 042071X0 - 042071X0 - 042071X0 - 042071X0

* Il generatore FORCE W non è fornito completo del kit idraulico e del circolatore modulante.

132
