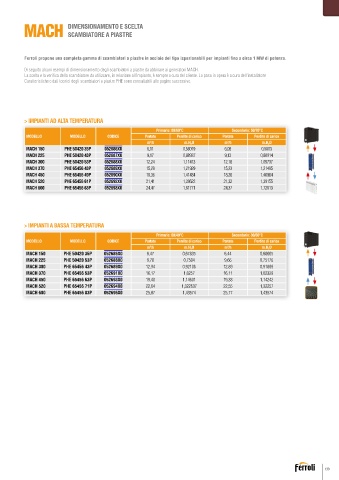

P. 139
DIMENSIONAMENTO E SCELTA
MACH SCAMBIATORE A PIASTRE
Ferroli propone una completa gamma di scambiatori a piastre in acciaio del tipo ispezionabili per impianti fino a circa 1 MW di potenza.
Di seguito alcuni esempi di dimensionamento degli scambiatori a piastre da abbinare ai generatori MACH.
La scelta e la verifica dello scambiatore da utilizzare, in relazione all’impianto, è sempre a cura del cliente. La posa in opera è a cura dell’installatore
Caratteristiche e dati tecnici degli scambiatori a piastre PHE sono consultabili alle pagine successive.
> IMPIANTI AD ALTA TEMPERATURA
Primario: 80/60°C Secondario: 50/70°C
MODELLO MODELLO CODICE Portate Perdite di carico Portate Perdite di carico
m /h m.H 2 O m /h m.H 2 O
3
3
MACH 150 PHE 50420 35P 052686X0 6,11 0,58019 6,08 0,5803
MACH 225 PHE 50420 43P 052687X0 9,17 0,88937 9,13 0,88914
MACH 300 PHE 50420 53P 052688X0 12,24 1,11413 12,18 1,09737
MACH 370 PHE 65456 43P 052689X0 15,29 1,21929 15,23 1,21495
MACH 450 PHE 65456 49P 052690X0 18,36 1,41434 18,28 1,40984
MACH 520 PHE 65456 61P 052692X0 21,41 1,39622 21,32 1,39155
MACH 600 PHE 65456 63P 052693X0 24,47 1,61771 24,37 1,72613
> IMPIANTI A BASSA TEMPERATURA
Primario: 60/40°C Secondario: 30/50°C
MODELLO MODELLO CODICE Portate Perdite di carico Portate Perdite di carico
m /h m.H 2 O m /h m.H 2 O
3
3
MACH 150 PHE 50420 35P 052686X0 6,47 0,67835 6,44 0,68005
MACH 225 PHE 50420 53P 052688X0 9,70 0,7504 9,66 0,75176
MACH 300 PHE 65456 43P 052689X0 12,94 0,92106 12,89 0,91889
MACH 370 PHE 65456 53P 052691X0 16,17 1,0257 16,11 1,02329
MACH 450 PHE 65456 63P 052693X0 19,40 1,14601 19,33 1,14242
MACH 520 PHE 65456 71P 052694X0 22,64 1,322637 22,55 1,32257
MACH 600 PHE 65456 83P 052696X0 25,87 1,43574 25,77 1,43574
