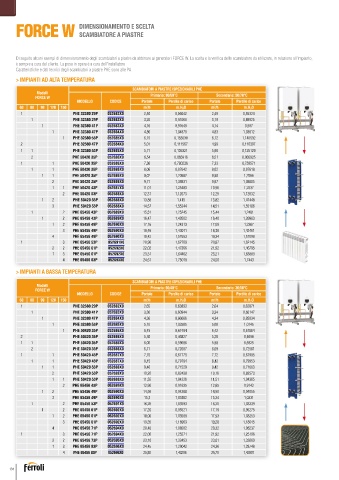

Page 134 - FERROLI - CATALOGO GENNAIO 2024
P. 134
DIMENSIONAMENTO E SCELTA
FORCE W SCAMBIATORE A PIASTRE
Di seguito alcuni esempi di dimensionamento degli scambiatori a piastre da abbinare ai generatori FORCE W. La scelta e la verifica dello scambiatore da utilizzare, in relazione all’impianto,
è sempre a cura del cliente. La posa in opera è a cura dell’installatore
Caratteristiche e dati tecnici degli scambiatori a piastre PHE sono alle PA
> IMPIANTI AD ALTA TEMPERATURA
SCAMBIATORI A PIASTRE ISPEZIONABILI PHE
Modelli
FORCE W Primario: 80/60°C Secondario: 50/70°C
MODELLO CODICE Portate Perdite di carico Portate Perdite di carico
60 80 99 120 150 m /h m.H 2 O m /h m.H 2 O
3
3
1 PHE 32380 29P 052682X0 2,50 0,56042 2,49 0,55324
1 PHE 32380 29P 052682X0 3,20 0,91066 3,19 0,89925
1 PHE 32380 41P 052683X0 4,16 0,91649 4,14 0,907
1 PHE 32380 47P 052684X0 4,86 1,04879 4,83 1,03812
1 PHE 32380 53P 052685X0 6,15 0,153638 6,12 1,140532
2 PHE 32380 47P 052684X0 5,01 0,111567 4,99 0,110397
1 1 PHE 32380 53P 052685X0 5,71 0,126321 5,68 0,125129
2 PHE 50420 35P 052686X0 6,54 0,065916 6,51 0,065925
1 1 PHE 50420 35P 052686X0 7,36 0,780236 7,33 0,759571
1 1 PHE 50420 35P 052686X0 8,06 0,97642 8,02 0,97618
1 1 PHE 50420 35P 052686X0 9,02 1,20682 8,98 1,2066
2 PHE 50420 35P 052686X0 9,71 1,38831 9,67 1,38805
1 1 PHE 50420 43P 052687X0 11,01 1,25403 10,96 1,2537
2 PHE 50420 53P 052688X0 12,31 1,12673 12,25 1,12632
1 2 PHE 50420 53P 052688X0 13,88 1,415 13,82 1,41448
3 PHE 50420 53P 052688X0 14,57 1,55244 14,51 1,55186
1 2 PHE 65456 43P 052689X0 15,51 1,25245 15,44 1,2481
1 2 PHE 65456 43P 052689X0 16,47 1,40502 16,40 1,39963
1 2 PHE 65456 49P 052690X0 17,16 1,24313 17,09 1,2387
3 PHE 65456 49P 052690X0 18,46 1,43011 18,38 1,42461
4 PHE 65456 49P 052690X0 19,42 1,57653 19,34 1,57098
1 3 PHE 65456 53P 052691X0 20,96 1,62709 20,87 1,62145
2 2 PHE 65456 61P 052692X0 22,02 1,47266 21,92 1,46795
1 3 PHE 65456 61P 052692X0 23,31 1,64462 23,21 1,63883
4 PHE 65456 63P 052693X0 24,61 1,75019 24,50 1,7443
> IMPIANTI A BASSA TEMPERATURA
SCAMBIATORI A PIASTRE ISPEZIONABILI PHE
Modelli
FORCE W Primario: 60/40°C Secondario: 30/50°C
MODELLO CODICE Portate Perdite di carico Portate Perdite di carico
3
60 80 99 120 150 m /h m.H 2 O m /h m.H 2 O
3
1 PHE 32380 29P 052682X0 2,65 0,63893 2,64 0,62871
1 PHE 32380 41P 052683X0 3,36 0,60944 3,34 0,60147
1 PHE 32380 47P 052684X0 4,36 0,86066 4,34 0,85034
1 PHE 32380 53P 052685X0 5,10 1,02585 5,08 1,0145
1 PHE 50420 35P 052686X0 6,45 0,67494 6,42 0,67664
2 PHE 50420 35P 052686X0 5,30 0,46827 5,28 0,4698
1 1 PHE 50420 35P 052686X0 6,00 0,59086 5,98 0,5925
2 PHE 50420 35P 052686X0 6,71 0,72687 6,69 0,72561
1 1 PHE 50420 43P 052687X0 7,75 0,67773 7,72 0,67995
1 1 PHE 50420 43P 052687X0 8,45 0,79794 8,42 0,79953
1 1 PHE 50420 53P 052688X0 9,46 0,71529 9,42 0,71663
2 PHE 50420 53P 052688X0 10,20 0,82438 10,16 0,82573
1 1 PHE 50420 53P 052688X0 11,55 1,04226 11,51 1,04365
2 PHE 65456 43P 052689X0 12,90 0,91635 12,85 0,9142
1 2 PHE 65456 49P 052690X0 14,56 0,94288 14,50 0,94055
3 PHE 65456 49P 052690X0 15,3 1,03482 15,24 1,0331
1 2 PHE 65456 53P 052691X0 16,26 1,03593 16,20 1,03339
1 2 PHE 65456 61P 052692X0 17,26 0,95521 17,19 0,95275
1 2 PHE 65456 61P 052692X0 18,00 1,03509 17,93 1,03253
3 PHE 65456 61P 052692X0 19,35 1,18903 19,28 1,18645
4 PHE 65456 71P 052694X0 20,40 1,08502 20,32 1,08237
1 3 PHE 65456 71P 052694X0 22,00 1,25571 21,92 1,25196
2 2 PHE 65456 73P 052695X0 23,10 1,33453 23,01 1,33069
1 3 PHE 65456 83P 052696X0 24,45 1,29042 24,36 1,28748
4 PHE 65456 83P 052696X0 25,80 1,43206 25,70 1,42801
