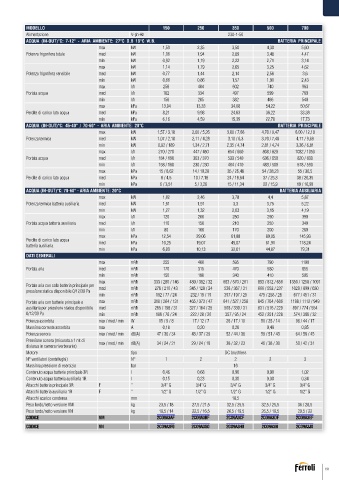

Page 191 - FERROLI - CATALOGO GENNAIO 2024
P. 191
MODELLO 150 250 350 500 700
Alimentazione V-ph-Hz 230-1-50
ACQUA (IN-OUT)°C: 7-12° - ARIA AMBIENTE: 27°C D.B 19°C W.B. BATTERIA PRINCIPALE
max kW 1,50 2,35 3,50 4,30 5,60
Potenza frigorifera totale med kW 1,06 1,94 2,89 3,48 4,47
min kW 0,92 1,19 2,22 2,71 3,14
max kW 1,14 1,79 2,65 3,25 4,62
Potenza frigorifera sensibile med kW 0,77 1,44 2,14 2,56 3,6
min kW 0,66 0,86 1,57 1,91 2,43
max l/h 258 404 602 740 963
Portata acqua med l/h 182 334 497 599 769
min l/h 158 205 382 466 540
max kPa 13,94 13,33 34,08 54,22 50,67
Perdite di carico lato acqua med kPa 8,21 9,98 24,63 36,22 33,38
min kPa 6,16 4,59 15,39 22,78 17,73
ACQUA (IN-OUT)°C: 45-40° / 70-60° - ARIA AMBIENTE: 20°C BATTERIA PRINCIPALE
max kW 1,57 / 3,18 2,60 / 5,26 3,80 / 7,68 4,70 / 9,47 6,00 / 12,18
Potenza termica med kW 1,07 / 2,18 2,11 / 4,28 3,10 / 6,3 3,70 / 7,48 4,77 / 9,69
min kW 0,92 / 189 1,34 / 2,71 2,35 / 4,74 2,81 / 4,74 3,36 / 6,81
max l/h 270 / 270 447 / 450 654 / 660 808 / 820 1032 / 1050
Portata acqua med l/h 184 / 190 363 / 370 533 / 540 636 / 650 820 / 830
min l/h 158 / 160 230 / 230 404 / 410 483 / 500 578 / 590
max kPa 15 / 8,62 14 / 10,28 35 / 26,48 54 / 38,23 55 / 30,5
Perdite di carico lato acqua med kPa 8 / 4,5 10 / 7,18 24 / 18,64 37 / 25,3 38 / 20,35
min kPa 6 / 3,51 5 / 3,26 15 / 11,34 22 / 15,9 19 / 10,98
ACQUA (IN-OUT)°C: 70-60° - ARIA AMBIENTE: 20°C BATTERIA AUSILIARIA
max kW 1,82 2,46 3,78 4,4 5,87
Potenza termica batteria ausiliaria med kW 1,61 1,91 3,3 3,75 5,22
min kW 1,27 1,32 2,63 3,15 4,19
max l/h 120 200 250 290 390
Portata acqua batteria ausiliaria med l/h 110 150 210 250 340
min l/h 80 100 170 200 260
max kPa 12,54 29,06 61,88 80,05 145,93
Perdite di carico lato acqua med kPa 10,25 19,07 49,07 61,91 118,24
batteria ausiliaria
min kPa 6,89 10,13 32,61 44,87 79,31
DATI GENERALI
max m³/h 255 400 595 790 1190
Portata aria med m³/h 170 315 470 580 855
min m³/h 150 190 340 410 505
max m³/h 333 / 280 / 146 489 / 392 / 32 683 / 570 / 261 893 / 812 / 656 1350 / 1258 / 1091
Portate aria con solo batteria principale per med m³/h 276 / 210 / 43 345 / 128 / 24 538 / 367 / 31 666 / 552 / 237 1029 / 899 / 630
pressione statica disponibile 0/12/30 Pa
min m³/h 192 / 77 / 24 232 / 19 / 19 397 / 197 / 25 475 / 258 / 28 677 / 451 / 31
Portate aria con batterie principale e max m³/h 318 / 264 / 131 465 / 373 / 47 641 / 527 / 258 845 / 764 / 606 1198 / 1112 / 949
ausiliaria per pressione statica disponibile med m³/h 265 / 198 / 31 327 / 164 / 25 508 / 339 / 31 631 / 516 / 229 897 / 774 / 554
0/12/30 Pa min m³/h 186 / 76 / 24 222 / 20 / 20 357 / 95 / 24 452 / 251 / 228 574 / 386 / 32
Potenza assorbita max / med / min W 15 / 9 / 8 17 / 12 / 7 26 / 17 / 10 50 / 25 / 14 96 / 44 / 17
Massima corrente assorbita max A 0,18 0,20 0,26 0,49 0,85
Potenza sonora max / med / min dB(A) 47 / 36 / 34 43 / 37 / 29 52 / 44 / 36 59 / 51 / 43 64 / 56 / 45
Pressione sonora (misurata a 1 mt di max / med / min dB(A) 34 / 24 / 21 29 / 24 / 18 38 / 32 / 23 46 / 38 / 30 50 / 42 / 31
distanza in camera riverberante)
Motore tipo DC brushless
N° ventilatori (centrifughi) N° 1 2 2 2 3
Massima pressione di esercizio bar 16
Contenuto acqua batteria principale 3R l 0,46 0,68 0,90 0,90 1,02
Contenuto acqua batteria ausiliaria 1R l 0,15 0,23 0,30 0,30 0,34
Attacchi batteria principale 3R F " 3/4" G 3/4" G 3/4" G 3/4" G 3/4" G
Attacchi batteria ausiliaria 1R F " 1/2" G 1/2” G 1/2” G 1/2” G 1/2” G
Attacchi scarico condensa mm 18,5
Peso lordo/netto versione VM kg 23,5 / 18 27,5 / 21,5 32,5 / 25,5 32,5 / 25,5 36 / 28,5
Peso lordo/netto versione VN kg 19,5 / 14 22,5 / 16,5 26,5 / 19,5 26,5 / 19,5 29,5 / 22
CODICE VM 2CO9A3AF 2CO9A3BF 2CO9A3CF 2CO9A3DF 2CO9A3EF
CODICE VN 2CO9A3F0 2CO9A3G0 2CO9A3H0 2CO9A3I0 2CO9A3J0
191
