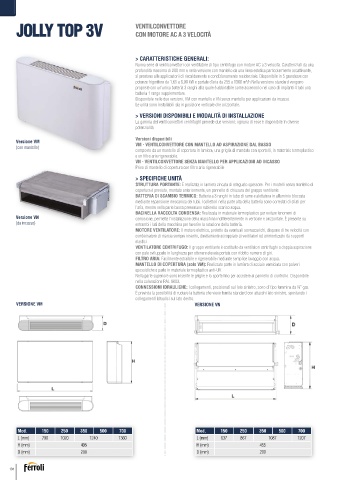

Page 194 - FERROLI - CATALOGO GENNAIO 2024
P. 194
JOLLY TOP 3V VENTILCONVETTORE
CON MOTORE AC A 3 VELOCITÀ
> CARATTERISTICHE GENERALI:
Nuova serie di ventilconvettori con ventilatore di tipo centrifugo con motore AC a 3 velocità. Caratterizzati da una
profondità massima di 200 mm e nella versione con mantello da una linea estetica particolarmente accattivante,
si prestano alle applicazioni di riscaldamento e condizionamento residenziale. Disponibile in 5 grandezze con
potenze frigorifere da 1,65 a 6,00 kW e portate d’aria da 255 a 1300 m /h Nella versione standard vengono
3
proposte con un’unica batteria 3 ranghi alla quale è abbinabile come accessorio nel caso di impianti 4 tubi una
batteria 1 rango supplementare.
Disponibile nelle due versioni, VM con mantello e VN senza mantello per applicazioni da incasso.
Le unità sono installabili sia in posizione verticale che orizzontale.
> VERSIONI DISPONIBILI E MODALITÀ DI INSTALLAZIONE
La gamma dei ventilconvettori centrifughi prevede due versioni; ognuna di esse è disponibile in diverse
potenzialità.
Versioni disponibili
Versione VM VM - VENTILCONVETTORE CON MANTELLO AD ASPIRAZIONE DAL BASSO
(con mantello)
composto da un mantello di copertura in lamiera, una griglia di mandata con sportelli, in materiale termoplastico
e un filtro aria rigenerabile.
VN - VENTILCONVETTORE SENZA MANTELLO PER APPLICAZIONI AD INCASSO
Privo di mantello di copertura con filtro aria rigenerabile
> SPECIFICHE UNITÀ
STRUTTURA PORTANTE: È realizzata in lamiera zincata di adeguato spessore. Per i modelli senza mantello di
copertura è previsto, montato anteriormente, un pannello di chiusura del gruppo ventilante.
BATTERIA DI SCAMBIO TERMICO: Batteria a 3 ranghi in tubo di rame e alettatura in alluminio bloccata
mediante espansione meccanica dei tubi. I collettori nella parte alta della batteria sono corredati di sfiati per
l’aria, mentre nella parte bassa presentano rubinetto scarico acqua.
BACINELLA RACCOLTA CONDENSA: Realizzata in materiale termoplastico per evitare fenomeni di
Versione VN corrosione, permette l’installazione della macchina indifferentemente in verticale e orizzontale. È presente su
(da incasso) entrambi i lati della macchina per favorire la rotazione della batteria.
MOTORE VENTILATORE: Il motore elettrico, protetto da eventuali sovraccarichi, dispone di tre velocità con
condensatore di marcia sempre inserito, direttamente accoppiato ai ventilatori ed ammortizzato da supporti
elastici.
VENTILATORE CENTRIFUGO: Il gruppo ventilante è costituito da ventilatori centrifughi a doppia aspirazione
con pale sviluppate in lunghezza per ottenere elevata portata con ridotto numero di giri.
FILTRO ARIA: Facilmente estraibile e rigenerabile mediante semplice lavaggio con acqua.
MANTELLO DI COPERTURA (solo VM): Realizzato parte in lamiera di acciaio verniciata con polveri
epossidiche e parte in materiale termoplastico anti-UV.
Nella parte superiore sono inserite le griglie e lo sportellino per accedere al pannello di controllo. Disponibile
nella colorazione RAL 9003.
CONNESSIONI IDRAULICHE: I collegamenti, posizionati sul lato sinistro, sono di tipo femmina da ¾” gas.
È prevista la possibilità di ruotare la batteria che viene fornita standard con attacchi lato sinistro, spostando i
collegamenti idraulici sul lato destro.
VERSIONE VM VERSIONE VN
Mod. 150 250 350 500 700 Mod. 150 250 350 500 700
L (mm) 790 1020 1240 1360 L (mm) 637 867 1087 1207
H (mm) 495 H (mm) 455
D (mm) 200 D (mm) 200
