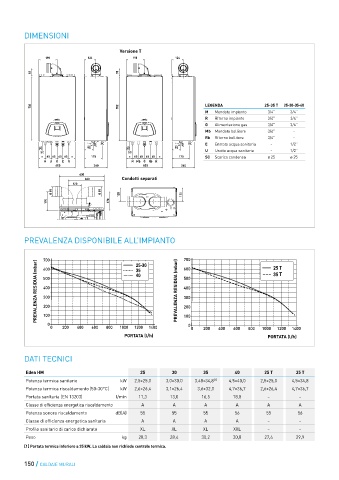

Page 150 - SIME - LISTINO 2024
P. 150
DIMENSIONI
Versione T
198 124 198 124
93 93
702 702 LEGENDA 25-35 T 25-30-35-40
M Mandata impianto 3/4” 3/4”
R Ritorno impianto 3/4” 3/4”
G Alimentazione gas 3/4” 3/4”
Mb Mandata bollitore 3/4” -
400 Rb Ritorno bollitore 3/4” -
SC 320 SC E Entrata acqua sanitaria - 1/2”
48 95 48 120 95
SC SC U Uscita acqua sanitaria - 1/2”
= 65 65 65 65 = 175 Ø 80 = 65 65 65 65 = Ø 80 175 SC Scarico condensa ø 25 ø 25
M U G E R M Mb G Rb R
400 260 170 400 170 260
400
320 Condotti separati
120
Ø 80 Ø 80 125 125
170 170
125 125
PREVALENZA DISPONIBILE ALL’IMPIANTO
700 25-30 700 25 T
PREVALENZA RESIDUA (mbar) 500 40 PREVALENZA RESIDUA (mbar) 500
600
600
35
35 T
400
400
300
300
200
200
100
0 100 0
0 200 400 600 800 1000 1200 1400 0 200 400 600 800 1000 1200 1400
PORTATA (l/h) PORTATA (l/h)
DATI TECNICI
Edea HM 25 30 35 40 25 T 35 T
Potenza termica sanitario kW 2,5÷25,0 3,0÷30,0 3,48÷34,8 [1] 4,5÷40,0 2,5÷25,0 4,5÷34,8
Potenza termica riscaldamento (50-30°C) kW 2,6÷26,4 3,1÷26,4 3,6÷32,0 4,7÷36,7 2,6÷26,4 4,7÷36,7
Portata sanitaria (EN 13203) l/min 11,3 13,0 16,5 18,8 – –
Classe di efficienza energetica riscaldamento A A A A A A
Potenza sonora riscaldamento dB(A) 55 55 55 56 55 56
Classe di efficienza energetica sanitaria A A A A – –
Profilo sanitario di carico dichiarato XL XL XL XXL – –
Peso kg 28,3 28,4 30,2 30,8 27,4 29,9
[1] Portata termica inferiore a 35 kW. La caldaia non richiede centrale termica.
150 / CALDAIE MURALI
