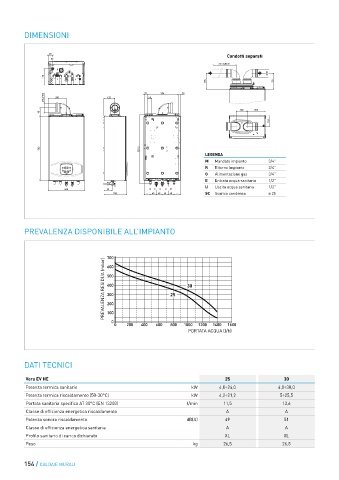

DIMENSIONI
Condotti separati
min. 0,50 m
48
2
SC 80
3
185 185 1
175
60/100 150 125 37 334 29
50 150 120
95
125
702 760,5 LEGENDA
M Mandata impianto 3/4"
R Ritorno impianto 3/4"
G Alimentazione gas 3/4"
E Entrata acqua sanitaria 1/2”
U Uscita acqua sanitaria 1/2”
93
400 250 65 65 65 65 SC Scarico condensa ø 25
PREVALENZA DISPONIBILE ALL’IMPIANTO
PREVALENZA RESIDUA (mbar)
700
PREVALENZA RESIDUA (mbar) 500
600
400
300
200
100
0
0 200 400 600 800 1000 1200 1400
PORTATA (l/h)
DATI TECNICI
Vera HE 25 30
Potenza termica sanitario kW 4,0÷24,0 4,8÷30,0
Potenza termica riscaldamento (50-30°C) kW 4,2÷21,2 5,1÷25,7
Portata sanitaria (EN 13203) l/min 11,5 13,5
Classe di efficienza energetica riscaldamento A A
Potenza sonora riscaldamento dB(A) 54 58
Classe di efficienza energetica sanitaria A A
Profilo sanitario di carico dichiarato XL XL
Peso kg 29,5 29,5
