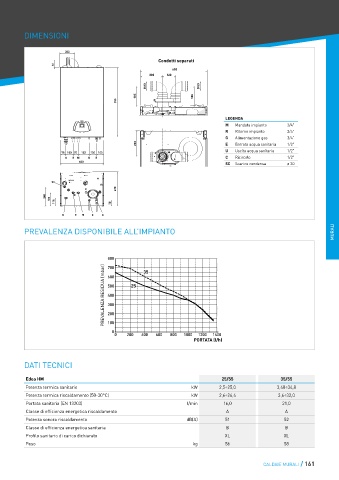

Page 161 - SIME - LISTINO 2024
P. 161
DIMENSIONI
202
Condotti separati
81
600
200 120
600
Ø 80 200 120 Ø 80
185 185
955 Ø 80 Ø 80
185 185
LEGENDA
M Mandata impianto 3/4"
230 R Ritorno impianto 3/4"
G Alimentazione gas 3/4"
230 E Entrata acqua sanitaria 1/2"
U Uscita acqua sanitaria 1/2"
78 100 70 152 100 100
G R M U E C Ricircolo 1/2”
600
SC Scarico condensa ø 20
SC
C 470
248
180
118 78
G R M E U
PREVALENZA DISPONIBILE ALL’IMPIANTO MURALI
PREVALENZA RESIDUA (mbar)
800 35
PREVALENZA RESIDUA (mbar) 600 25
700
500
400
300
200
100
0
0 200 400 600 800 1000 1200 1400
PORTATA (l/h)
DATI TECNICI
Edea HM 25/55 35/55
Potenza termica sanitario kW 2,5÷25,0 3,48÷34,8
Potenza termica riscaldamento (50-30°C) kW 2,6÷26,4 3,6÷32,0
Portata sanitaria (EN 13203) l/min 16,0 21,0
Classe di efficienza energetica riscaldamento A A
Potenza sonora riscaldamento dB(A) 51 52
Classe di efficienza energetica sanitaria B B
Profilo sanitario di carico dichiarato XL XL
Peso kg 56 58
CALDAIE MURALI / 161
