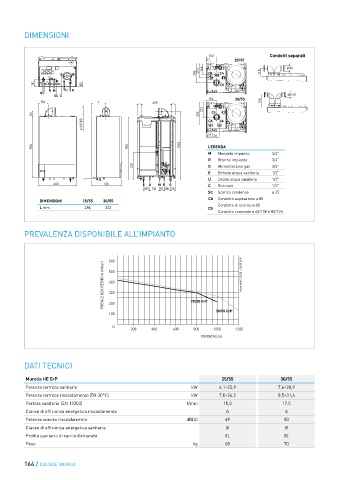

Page 164 - SIME - LISTINO 2024
P. 164
DIMENSIONI
163 Condotti separati
67 25/55
211 166 Ø 80
286 CA CA 115
110 80 CS
R M U E
G
SC C 156 ØØ 60
156 L = 460 = 30/55 190
222 CS
90 336
ø 60/1 00 CA CA
67 130
950 980 1065 LEGENDA
M Mandata impianto 3/4"
R Ritorno impianto 3/4"
425 G Alimentazione gas 3/4"
E Entrata acqua sanitaria 1/2"
U Uscita acqua sanitaria 1/2"
600 470 E U MR G C Ricircolo 1/2”
100 152 70 100 78
SC Scarico condensa ø 25
CA Condotto aspirazione ø 80
DIMENSIONI 25/55 30/55
L mm 286 222 CS Condotto di scarico ø 80
Condotto coassiale ø 60/100 e 80/125
PREVALENZA DISPONIBILE ALL’IMPIANTO
600
ALENZA RESIDUA (mbar) 500 Mur elle HE 25/55 - 30/55 ErP
400
300
PREV 200 25/55 ErP
100 30/55 ErP
0
200 400 600 800 1000 1200
PORTATA (l/h)
DATI TECNICI
Murelle HE ErP 25/55 30/55
Potenza termica sanitario kW 6,1÷23,9 7,6÷28,9
Potenza termica riscaldamento (50-30°C) kW 7,0÷26,2 8,5÷31,6
Portata sanitaria (EN 13203) l/min 15,5 17,5
Classe di efficienza energetica riscaldamento A A
Potenza sonora riscaldamento dB(A) 49 50
Classe di efficienza energetica sanitaria B B
Profilo sanitario di carico dichiarato XL XL
Peso kg 68 70
164 / CALDAIE MURALI
