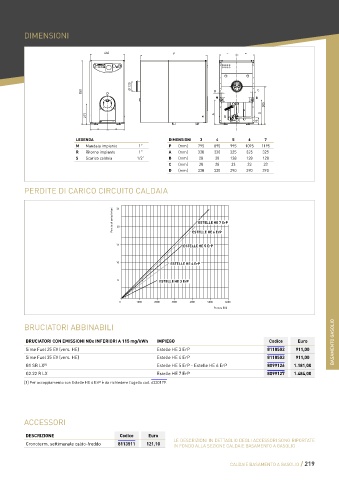

Page 219 - SIME - LISTINO 2024
P. 219
DIMENSIONI
460 P = =
Ø 130
850 B C
M R
505
277 A S D
95
= =
LEGENDA DIMENSIONI 3 4 5 6 7
M Mandata impianto 1” P (mm) 795 895 995 1095 1195
R Ritorno impianto 1" A (mm) 330 330 325 325 325
S Scarico caldaia 1/2” B (mm) 28 28 128 128 128
C (mm) 28 28 33 33 33
D (mm) 330 330 390 390 390
PERDITE DI CARICO CIRCUITO CALDAIA
Perdite di c aric o (mbar) 25 ESTELLE HE 6 ErP
ESTELLE HE 7 ErP
RONDO /ESTELLE 7
20
RONDO /ESTELLE 6
15 ESTELLE HE 5 ErP
RONDO /ESTELLE 5
10 ESTELLE HE 4 ErP
RONDO /ESTELLE 4
5
ESTELLE HE 3 ErP
RONDO /ESTELLE 3
0 1000 2000 3000 4000 5000 6000
Portata (l/h)
BRUCIATORI ABBINABILI
BRUCIATORI CON EMISSIONI NOx INFERIORI A 115 mg/kWh IMPIEGO Codice Euro BASAMENTO GASOLIO
Sime Fuel 25 EV (vers. HE) Estelle HE 3 ErP 8118502 911,00
Sime Fuel 35 EV (vers. HE) Estelle HE 4 ErP 8118503 911,00
G1 SR LX [1] Estelle HE 5 ErP - Estelle HE 6 ErP 8099126 1.181,00
G2.22 R LX Estelle HE 7 ErP 8099127 1.484,00
[1] Per accoppiamento con Estelle HE 6 ErP è da richiedere l’ugello cod. 6330179.
ACCESSORI
DESCRIZIONE Codice Euro
LE DESCRIZIONI IN DETTAGLIO DEGLI ACCESSORI SONO RIPORTATE
Cronoterm. settimanale caldo-freddo 8113511 121,10 IN FONDO ALLA SEZIONE CALDAIE BASAMENTO A GASOLIO
CALDAIE BASAMENTO A GASOLIO / 219
