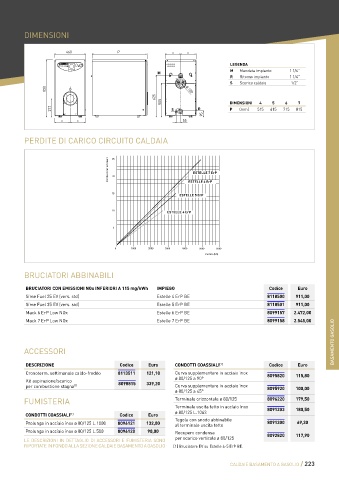

Page 223 - SIME - LISTINO 2024
P. 223
DIMENSIONI
460 P = =
LEGENDA
M Mandata impianto 1 1/4”
M
R Ritorno impianto 1 1/4”
S Scarico caldaia 1/2”
850 Ø 130
625
505 DIMENSIONI 4 5 6 7
277 S R P (mm) 515 615 715 815
95
= = 55
PERDITE DI CARICO CIRCUITO CALDAIA
Perdite di c aric o (mbar) 25 20 RONDO /ESTELLE 6
ESTELLE 7 ErP
RONDO /ESTELLE 7
ESTELLE 6 ErP
15
ESTELLE 5 ErP
RONDO /ESTELLE 5
10
ESTELLE 4 ErP
RONDO /ESTELLE 4
5
0 1000 2000 3000 4000 5000 6000
Portata (l/h)
BRUCIATORI ABBINABILI
BRUCIATORI CON EMISSIONI NOx INFERIORI A 115 mg/kWh IMPIEGO Codice Euro
Sime Fuel 25 EV (vers. std) Estelle 4 ErP BE 8118500 911,00
Sime Fuel 35 EV (vers. std) Estelle 5 ErP BE 8118501 911,00
Mack 6 ErP Low NOx Estelle 6 ErP BE 8099157 2.472,00
Mack 7 ErP Low NOx Estelle 7 ErP BE 8099158 2.545,00
BASAMENTO GASOLIO
ACCESSORI
DESCRIZIONE Codice Euro CONDOTTI COASSIALI [1] Codice Euro
Cronoterm. settimanale caldo-freddo 8113511 121,10 Curva supplementare in acciaio inox 8095820 115,80
Kit aspirazione/scarico 8098815 339,20 ø 80/125 a 90°
per combustione stagna [1] Curva supplementare in acciaio inox 8095920 100,00
ø 80/125 a 45°
FUMISTERIA Terminale orizzontale ø 80/125 8096220 179,50
Terminale uscita tetto in acciaio inox 8091203 180,50
CONDOTTI COASSIALI [1] Codice Euro ø 80/125 L.1063
Tegola con snodo abbinabile
Prolunga in acciaio inox ø 80/125 L.1000 8096121 132,00 al terminale uscita tetto 8091300 69,30
Prolunga in acciaio inox ø 80/125 L.500 8096120 90,00 Recupero condensa 8092820 117,90
LE DESCRIZIONI IN DETTAGLIO DI ACCESSORI E FUMISTERIA SONO per scarico verticale ø 80/125
RIPORTATE IN FONDO ALLA SEZIONE CALDAIE BASAMENTO A GASOLIO [1] Bruciatore EV su Estelle 4-5 ErP BE.
CALDAIE BASAMENTO A GASOLIO / 223
