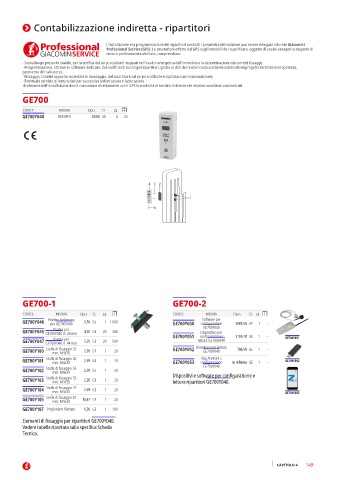

P. 151
Contabilizzazione indiretta - ripartitori
L’installazione e la programmazione dei ripartitori con tutti i parametri del radiatore può essere delegata alla rete Giacomini
Professional Service (GPS). Le prestazioni offerte dal GPS sugli immobili da riqualificare, oggetto di analisi energetica da parte di
tecnico professionista abilitato, comprendono:
- Sopralluogo presso lo stabile, per la verifica dei corpi scaldanti mappati nell’anali si energetica dell’immobile e la determinazione dei corretti fissaggi;
- Programmazione, attraverso software dedicato, dei coefficienti sui singoli ripartitori, grazie ai dati dei relativi corpi scaldanti contenuti nel progetto termotecnico (potenza,
geometria del radiatore);
- Fissaggio, tramite apposito materiale di montaggio, del ripartitore sul corpo scaldante e sigillatura antimanomissione;
- Eventuale servizio di lettura dati per successiva bollettazione e fatturazione.
Il referente dell’installazione dovrà concordare direttamente con il GPS le modalità di servizio richieste e le relative condizioni commerciali.
GE700
CODICE MISURA €/pcs. CL Ripartitore radio per rilievo consumi termici, con
GE700Y040 868 MHz 80,00 GE 4 20 certificazione di conformità alla norma EN 834.
Trasmissione di dati Wireless M-Bus EN 13757 a 868
MHz secondo standard OMS.
Campo di temperatura di funzionamento: 35÷130 °C.
Alimentazione a batteria al litio 3 V, durata 10 anni.
Display: quadrante a cristalli liquidi a 5 cifre.
Funzioni del display: valore attuale, con possibilità di
richiamare simboli speciali.
NOTA Scala dei valori: scala unitaria (standard), con
MONTAGGIO DEL RIPARTITORE SUL RADIATORE possibilità di scala prodotto.
Il ripartitore deve essere installato al 75% dell’altezza Test di funzionalità: autodiagnosi interna e controlli
del radiatore (per termoarredi tra il 66÷80 %) 4 3 2 funzione.
e a metà della larghezza. Registrazione elettronica tentativi di manomissione.
Se il radiatore ha un numero di elementi dispari
(vale a dire un numero pari di spazi tra gli elementi, è 1 Elevata protezione da disturbi termici, elettrici e
impossibile installare il ripartitore a metà della larghezza) magnetici.
è necessario muoversi nello spazio più vicino 5 Memorizzazione dei dati: consumo attuale, 2 valori al
verso la valvola di mandata. giorno fisso e 18 valori mensili a fine mese.
Se il radiatore è più lungo di 2,2 m,
è necessario considerarlo come due radiatori 1.Elementi di fissaggio GE700-1 Giorno di lettura selezionabile mediante software.
di larghezza pari alla metà di quello di partenza. Interfaccia a raggi infrarossi per la lettura dei
2. Piastra di fissaggio GE700Y045/47 dati, richiamo dei diversi livelli del display e
3. Viti comprese con la staffa di fissaggio programmazione del ripartitore.
4. Ripartitore GE700Y040
5. Piombo testimone GE700Y046 Marcatura CE.
L’OPEN METERING SYSTEM (OMS) È L’UNICA SPECIFICA IN EUROPA CHE HA LO SCOPO DI INTEGRARE STRUMENTI DESTINATI ALLA MISURA DI ELEMENTI DIVERSI, GARANTIRE
LA LORO INTEROPERABILITÀ E FUNZIONALITÀ ANCHE IN FUTURO. I CONTATORI PER ACQUA, CALORE E RIPARTITORE DELLE SPESE DI CALORE, CHE UTILIZZANO UNO STANDARD DI
COMUNICAZIONE APERTO, SONO INTERCAMBIABILI A PRESCINDERE DAL PRODUTTORE, E GARANTISCONO LIVELLI DI SICUREZZA E PROTEZIONE DATI AI MASSIMI LIVELLI.
GE700-1 GE700-2
CODICE MISURA €/pcs. CL CODICE MISURA €/pcs. CL
Software per
GE700Y046 Piombo testimone 0,50 GE 1 1.000 GE700Y050 configurazione 1083,56 GE 1 -
per GE700Y040
GE700Y040
Piastra per
GE700Y045 GE700Y040 /L.36 mm 4,50 GE 20 480 GE700Y051 Dispositivo per
configurazione/
Piastra per
GE700Y047 GE700Y040 /L.44 mm 3,25 GE 20 500 lettura GE700Y040 1159,78 GE 1 - GE700Y051
GE700Y100 Staffa di fissaggio 35 2,99 GE 1 20 GE700Y052 Ricevitore per lettura 706,58 GE 1 -
GE700Y040
mm, M4x30
App Android x
GE700Y101 Staffa di fissaggio 43 2,99 GE 1 20 GE700Y053 configurazione su richiesta GE 1 - GE700Y052
mm, M4x30
GE700Y102 Staffa di fissaggio 53 2,99 GE 1 20 GE700Y040
mm, M4x30
GE700Y103 Staffa di fissaggio 55 2,99 GE 1 20 Dispositivi e software per configurazione e
lettura ripartitori GE700Y040.
mm, M3x30
GE700Y104 Staffa di fissaggio 37 2,99 GE 1 20 NOTA GE700Y053
mm, M3x30
GE700Y105 Staffa di fissaggio 67 10,47 GE 1 20 - GE700Y050: software “MSS” per configurazione
mm, M4x30
ripartitore GE700Y040 tramite PC con sistema operativo Windows.
GE700Y107 Prigioniero filettato 0,30 GE 1 100 - GE700Y053: APP Android “Zenner Device Manager basic” per configurazione
e lettura ripartitore GE700Y040 tramite dispositivi mobili mediante GE700Y051.
Elementi di fissaggio per ripartitori GE700Y040. - GE700Y051: dispositivo bluetooth con cavo di interfaccia ottica, per
Vedere tabella riportata sulla specifica Scheda configurazione ripartitori GE700Y040 e lettura dati tramite dispositivi mobili in
modalità walk-by.
Tecnica. - GE700Y052: ricevitore USB per lettura dati dei ripartitori GE700Y040
tramite PC in modalità walk-by.
