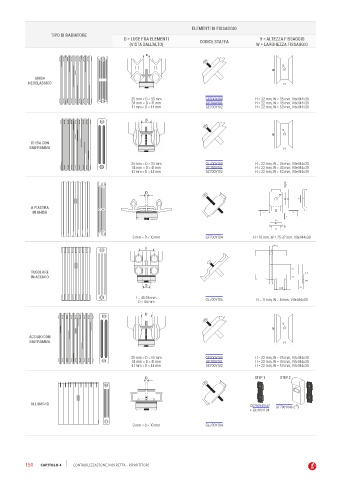

Page 152 - GIACOMINI - LISTINO 2024
P. 152
ELEMENTI DI FISSAGGIO
TIPO DI RADIATORE
D = LUCE FRA ELEMENTI CODICE STAFFA H = ALTEZZA FISSAGGIO
(VISTA DALL’ALTO) W = LARGHEZZA FISSAGGIO
D
5
W
GHISA
NEOCLASSICO H
25 mm < D < 33 mm GE700Y100 H = 22 mm, W = 35 mm, Vite M4x30
34 mm < D < 41 mm GE700Y101 H = 22 mm, W = 43 mm, Vite M4x30
41 mm < D < 44 mm GE700Y102 H = 22 mm, W = 53 mm, Vite M4x30
D
5
W
GHISA CON
DIAFRAMMA H
25 mm < D < 33 mm GE700Y100 H = 22 mm, W = 35 mm, Vite M4x30
34 mm < D < 41 mm GE700Y101 H = 22 mm, W = 43 mm, Vite M4x30
41 mm < D < 44 mm GE700Y102 H = 22 mm, W = 53 mm, Vite M4x30
1
D M3
A PIASTRA
IN GHISA 2 12 16 2 5
1
2-2
16
12
3 mm < D < 10 mm GE700Y104 H = 16 mm, W = 25-37 mm, Vite M4x30
Ø 6.5
I
22
TUBOLARE 1.2
IN ACCIAIO 11
0.9
D
10.8 11
I = 45-56 mm
D < 44 mm GE700Y105 H = 11 mm, W = 67mm, Vite M4x30
D
5
W
ACCIAIO CON
DIAFRAMMA H
25 mm < D < 33 mm GE700Y100 H = 22 mm, W = 35 mm, Vite M4x30
34 mm < D < 41 mm GE700Y101 H = 22 mm, W = 43 mm, Vite M4x30
41 mm < D < 44 mm GE700Y102 H = 22 mm, W = 53 mm, Vite M4x30
D STEP 1 STEP 2
ALLUMINIO GE700Y45/47
+ GE700Y104 GE700Y046
3 mm < D < 10 mm GE700Y104
150 CAPITOLO 4 CONTABILIZZAZIONE INDIRETTA - RIPARTITORI
